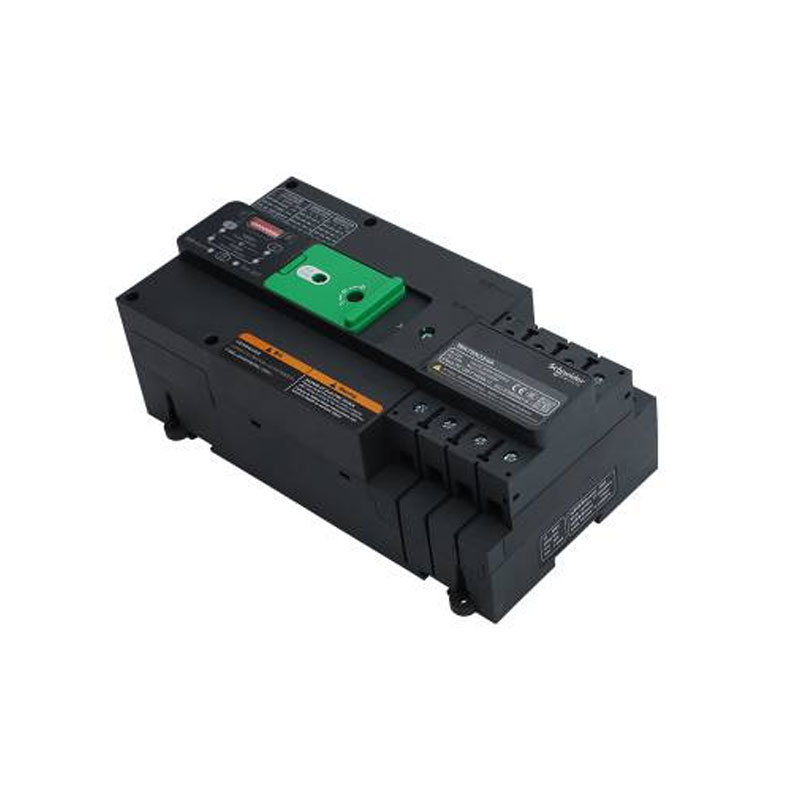

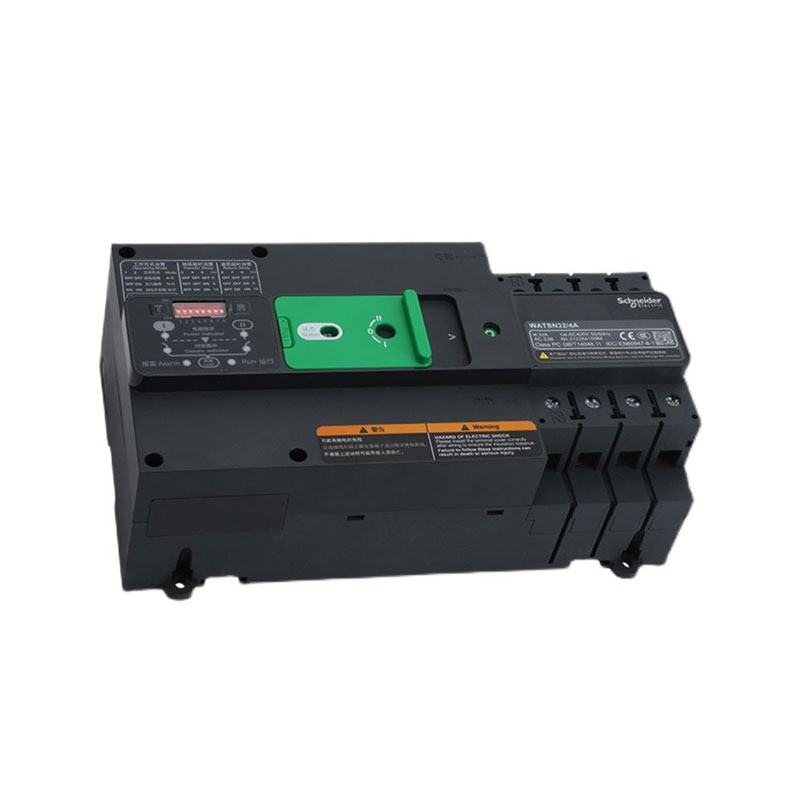

Yueyang Tongtu toimittaa Schneider WATSN-160/125b/4A ATS:n teollisiin huolto-, sähkönvaihto- ja sähkönjakeluprojekteihin, jotka edellyttävät vahvistettuja Schneiderin komponentteja. Yksikkö on suunniteltu hallitsemaan kuorman siirtoa kahden itsenäisen virtalähteen välillä tarkkailemalla lähdeolosuhteita ja kytkemällä kytkettyä kuormaa, kun esiintyy epänormaali jännite, vaihehäviö tai sähkökatkos.
Tekniset tiedot Matrix
| Parametri / ominaisuus | Tekniset tiedot |
| Mallin nimitys | Schneider WATSN-160/125b/4A |
| Tuotetyyppi | Kaksitehoinen automaattinen siirtokytkin (ATS) |
| Kehyksen nykyinen luokitus (inm) | 160A |
| Nimelliskäyttövirta (Ie) | 125A |
| Puolan lukumäärä | 4-napainen (4P - kytketty neutraali) |
| Ohjausjännite (US) | 220 V AC (50/60 Hz) |
| Toimintatilat | Itsestään heittävä/itse palautuva, keskinäinen valmiustila, manuaalinen ohitus |
| Lukitussuojaus | Integroitu mekaaninen ja sähköinen kaksoislukko |
| Mekaaninen käyttöikä | ≥8 000 operaatiota |
| Järjestelmän käyttöliittymä | Sisäänrakennetut PLC-etäohjaus- ja tilanvalvontaliittimet |
Schneider WATSN-160/125b/4A käyttää 4-napaista kytkentärakennetta, joka katkaisee ja siirtää:
· L1-vaihe
· L2-vaihe
· L3-vaihe
· Neutraali johdin
Tätä konfiguraatiota käytetään yleisesti kolmivaiheisissa nelijohtimissa järjestelmissä, joissa vaaditaan nollakytkentää itsenäisten teholähteiden välisen eron ylläpitämiseksi.
ATS tukee automaattista vaihtoa pää- ja varavirtalähteen välillä samalla kun se tarjoaa myös manuaalisen käytön käyttöönotto-, tarkastus- ja huoltotoimenpiteitä varten.
Manuaalisen käyttömekanismin avulla teknikot voivat valita tarvittavan kytkentäasennon huoltotoimenpiteiden aikana.
Integroitu lukitusrakenne estää molempia virtalähteitä sulkeutumasta samanaikaisesti.
Mekaaninen lukitus tarjoaa fyysisen eston, kun taas sähköinen lukitus toimii ohjauspiirin kanssa vähentäen virheellisten kytkentätoimintojen mahdollisuutta.
Tämä rakenne auttaa suojaamaan loppupään laitteita tahattomasta kaksoislähdeliitännästä aiheutuvilta vaihe-oikosulkuriskeiltä.
ATS käyttää erillistä tehokosketinjärjestelmää, joka on suunniteltu toistuviin kytkentätoimintoihin nimellisolosuhteissa.
Kosketinrakenne on suunniteltu säilyttämään vakaa sähköyhteys normaalin toiminnan aikana ja vähentämään koskettimien kulumista toistuvien siirtojaksojen aikana.
WATSN-sarja tarjoaa lisäliitäntäliitäntöjä tilan palautetta ja ohjauksen integrointia varten.
Sitä voidaan käyttää seuraavien kanssa:
● PLC-ohjausjärjestelmät
● Kiinteistönhallintajärjestelmät (BMS)
● Sähköiset valvontajärjestelmät
tilan etävalvonta- ja virranhallintasovelluksiin.
Yueyang Tongtu tarkistaa tuotteen tunnistetiedot, mukaan lukien:
1. Mallin nimi
2. Nimikilven tiedot
3. Päätteen määritykset
4. Fyysinen kunto
ennen lähetystä.
Jokainen yksikkö on valmistettu kansainväliseen kuljetukseen soveltuvin suojapakkauksin vähentämään käsittelyn ja toimituksen aikana tapahtuvaa vahinkoriskiä.
Yueyang Tongtu voi tarjota osto- ja huoltoprojekteihin:
● Tuotetarjoukset
● Tekniset tiedot
● Tuotekuvat
● Pakkaustiedot
● Hankinta-apu
V: "160" tarkoittaa kehyksen nimellisarvoa (), "125b" määrittää nimellisen toimintakatkaisijavirran, "4" edustaa 4-napaista konfiguraatiota (eristäen 3 vaihetta + nolla) ja "A" tarkoittaa ohjaimen tyyppiä automaattista siirtoa varten.
V: Kyllä. Yksikössä on manuaalinen kahvaominaisuus, jonka avulla huoltoryhmät voivat vaihtaa manuaalisesti Power I:n ja Power II:n välillä tai pakottaa kytkimen kaksois-OFF (neutraali nolla) -asentoon järjestelmän eristämiseksi.
V: WATSN-sarjassa on sisäänrakennettu ohjausyksikkö. Tulevien voimalinjojen liittäminen (näytteenotto) mahdollistaa automaattisen havaitsemisen ja kytkennän ilman ulkoisia ohjainmoduuleja.
