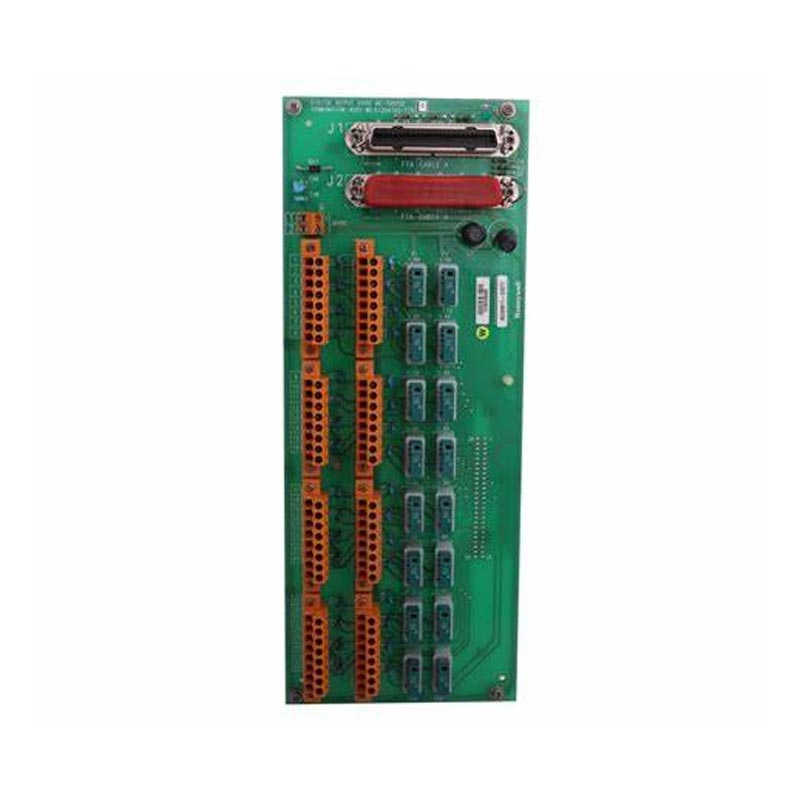

Honeywell MC-TDOY22

Yueyang Tongtu toimittaa Honeywell MC-TDOY22:n, osanumero 51204162-175, 32-kanavaisen digitaalisen lähtökentän päätekokoonpanon (FTA), jota käytetään Honeywellin hajautetun ohjausjärjestelmän I/O-kokoonpanoissa. Se tarjoaa kenttäpuolen rajapinnan yhteensopivan I/O-prosessorin ja digitaalisten kenttälaitteiden, mukaan lukien solenoidiventtiilit, releet, indikaattorit, hälytykset ja muut päälle/pois-toimilaitteet, välillä.

Kokoonpanossa on 32 eristettyä digitaalista lähtökanavaa, joista jokainen tukee jopa 500 mA:n kuormitusta 24 V DC:llä 15–30 V DC kuormitusjännitealueella. Sen lähtöohjaimet on optisesti eristetty PM/APM/HPM-yhteisestä, kun taas konformipinnoitettu rakenne tarjoaa lisäsuojaa elektronisille komponenteille vaativissa teollisuusympäristöissä.

Huolto- ja vaihtoprojekteissa tarkka mallin ja osanumeron tunnistaminen on tärkeää. Yueyang Tongtu tukee Honeywell DCS -moduulien hankintaa, mukaan lukien lopetetut ja vaikeasti löydettävät automaatiovaraosat, joiden tuotteiden saatavuus, kunto, määrä ja toimitusvaatimukset vahvistetaan tilauksen mukaan.

Tuotteen tekniset tiedot

Malli	MC-TDOY22 Honeywell
Rakenne	Modulaarinen
LD-ohjeprosessori	Kova PLC
Tehoa	60W
Syöte	4-20mA, 1-5V ja 0-5V
Jännite	24V DC
Paino	2kg

Mikä on Honeywell MC-TDOY22?

Honeywell MC-TDOY22 on digitaalisen lähtökentän päätekokoonpano, joka on suunniteltu yhdistämään yhteensopiva I/O-prosessori kenttäpuolen digitaalisilla kuormilla. Hajautetussa ohjausjärjestelmässä FTA tarjoaa fyysisen pääte- ja signaalirajapinnan, joka tarvitaan päälle/pois-ohjauskomentojen siirtämiseen kytkettyihin kenttälaitteisiin.

Kokoonpanossa on 32 eristettyä digitaalista lähtökanavaa. Jokainen kanava voi tukea jopa 500 mA:n kuormia 24 V DC:llä määritetyllä 15–30 V DC kuormitusjännitealueella. Optinen eristys lähtöpiirien ja PM/APM/HPM yhteisen välillä auttaa erottamaan kenttäpuolen sähköiset olosuhteet ohjainpuolen piireistä.

Konformaalipinnoitettu rakenne soveltuu myös teollisuusympäristöihin, joissa elektroniikkakokoonpanot voivat altistua kosteudelle, saastumiselle tai muille ympäristörasituksille. Järjestelmän ylläpitoa varten moduuli tulee arvioida yhdessä siihen liittyvän I/O-prosessorin ja olemassa olevan Honeywell-ohjausjärjestelmän kokoonpanon kanssa.

Yhteensopiva Honeywell I/O -järjestelmä

Tämä vapaakauppasopimus liittyy Honeywell TDC 3000 / TPS Process Manager I/O -kokoonpanoihin ja Experion PKS Series C (C300) -järjestelmiin, kun niitä käytetään määritetyn MU-PDOY22- tai MC-PDOY22 I/O -suorittimen kanssa.

Korvausprojekteissa yhteensopivuus tulee varmistaa olemassa olevan järjestelmäkokoonpanon perusteella eikä pelkästään FTA-mallin perusteella. Alkuperäinen osanumero, siihen liittyvä I/O-prosessori, järjestelmäalusta, päätekokoonpano ja asennusvaatimukset tulee tarkistaa ennen tilaamista.

Vanhemmissa Honeywell-ohjausjärjestelmissä tarkka osanumeron tunnistaminen on erityisen hyödyllistä, koska huoltoprojekteihin voi liittyä keskeytyneitä moduuleja tai laitteita, jotka ovat toimineet alalla useita vuosia.

Tärkeimmät tekniset ominaisuudet

32-kanavainen digitaalinen lähtö

Kokoonpanossa on 32 digitaalista lähtökanavaa koko B FTA-kokoonpanossa, mikä mahdollistaa useiden kenttälaitteiden kytkemisen yhden päätekokoonpanon kautta.

Optinen eristys

Lähtöohjaimet on optisesti eristetty PM/APM/HPM-yhteisestä. Tämä erottelu auttaa vähentämään sähköisten häiriöiden vaikutusta kenttäpuolen piirien ja ohjausjärjestelmän puolen välillä.

Yksi-yhteen I/O-redundanssi

Moduuli tukee yksitellen I/O-redundanssia ohjausjärjestelmän kokoonpanoissa, joissa jatkuva toiminta ja vaihtamisen joustavuus ovat tärkeitä.

Conformal-pinnoitettu rakenne

Conformal-pinnoitettu versio tarjoaa lisäsuojakerroksen elektroniikkakokoonpanon päälle, mikä tukee käyttöä vaativissa teollisuusympäristöissä, joissa kosteus ja saastuminen voivat olla huolestuttavia.

Kenttäjohdotusvaihtoehdot

Kompressiotyyppisiä liittimiä käytetään kenttäliitäntöihin, ja ruuvityyppisiä kokoonpanoja on saatavana soveltuviin FTA-järjestelyihin. Päätteen konfiguraatio tulee vahvistaa olemassa olevaan asennukseen verrattuna, kun valitaan korvaava.

Järjestelmän integrointi

Kokoonpano on suunniteltu toimimaan määritettyjen MU-PDOY22 / MC-PDOY22 I/O-suorittimien ja vastaavien Honeywell-ohjausjärjestelmäkokoonpanojen kanssa. Prosessorin ja järjestelmäalustan vahvistaminen on siksi tärkeä osa korvaavan tunnistamista.

Sovellusskenaariot

Solenoidiventtiilit

Digitaalisia lähtöjä voidaan käyttää solenoidiventtiilien kytkemiseen prosessinohjaussovelluksissa, mukaan lukien kemian-, petrokemian-, jalostus- ja muut automatisoidut tuotantojärjestelmät.

Releet ja kontaktorit

Lähdöt voivat tarjota kytkentäsignaaleja releille, kontaktoreille, moottorin ohjauspiireille ja muille kenttälaitteille, jotka vaativat digitaalista päälle/pois-ohjausta.

Merkkivalot ja merkkilamput

Digitaaliset lähtökanavat voivat ohjata tilailmaisimia, merkkivaloja ja hälytyslaitteita, joita käytetään viestimään laitteistoista tai prosessiolosuhteista.

Torvet ja hälyttimet

Kokoonpanoa voidaan käyttää digitaaliseen hälytyssignaaliin teollisuuden ohjausjärjestelmissä, joissa vaaditaan ääni- tai visuaalinen ilmoitus.

Teolliset toimilaitteet

Digitaalisilla lähdöillä voidaan ohjata myös muita automaattisessa tuotannossa, prosessinkäsittelyssä ja laitteiden ohjausjärjestelmissä käytettäviä on/off-kenttätoimilaitteita.

Vaihto- ja hankintatiedot

Kun korvataan olemassa oleva Honeywell FTA, yleisen tuotetyypin vastaaminen ei riitä. Alkuperäinen malli, täydellinen osanumero, siihen liittyvä I/O-prosessori, järjestelmäalusta, päätekokoonpano ja ympäristövaatimukset tulee tarkistaa ennen tilauksen tekemistä.

51204162-175:lle asiakkaat voivat toimittaa alkuperäisen laitteen tiedot sekä tarvittavan määrän, tuotteen kuntovaatimukset ja toimituskohteen. Näin Yueyang Tongtu voi tarkistaa saatavilla olevan tarvikkeen ja määrittää, vastaako määritetty komponentti ilmoitettuja vaatimuksia.

Tämä hankintaprosessi on erityisen hyödyllinen vanhemmissa DCS-asennuksissa, lopetetuissa ohjausjärjestelmän laitteistoissa, järjestelmän ylläpitoprojekteissa ja sovelluksissa, joissa vaaditaan tarkka varaosa.

Vaatimustenmukaisuus ja suojaus

-175-versio on tunnistettu CE-yhteensopivaksi versioksi. Konformaalipinnoitettu rakenne tarjoaa lisäsuojaa elektroniikkakokoonpanolle teollisissa käyttöympäristöissä.

Optinen eristys lähtöpiirin ja yhteisen PM/APM/HPM:n välillä tarjoaa myös sähköisen erotuksen kenttäpuolen lähtöpiirien ja niihin liittyvien ohjausjärjestelmäpiirien välillä. Asennuksen ja johdotuksen tulee noudattaa soveltuvia Honeywellin asiakirjoja ja sähkövaatimuksia tietylle ohjausjärjestelmäkokoonpanolle.

Usein kysytyt kysymykset

Mihin MC-TDOY22:ta käytetään?

Se on digitaalisen lähtökentän pääteyksikkö, jota käytetään kentän puoleisen liitännän muodostamiseen yhteensopivan Honeywell I/O -prosessorin ja digitaalisten kenttälaitteiden välillä.

Mikä I/O-prosessori on yhteensopiva tämän vapaakauppasopimuksen kanssa?

Määritetyt I/O-prosessorit ovat MU-PDOY22 ja MC-PDOY22. Prosessori ja FTA tulee tarkistaa yhdessä, kun varmistetaan järjestelmän yhteensopivuus.

Onko se yhteensopiva TDC 3000:n ja Experion PKS C300:n kanssa?

Kokoonpanoa käytetään Honeywell TDC 3000 / TPS Process Manager I/O-kokoonpanojen ja Experion PKS Series C (C300) -järjestelmien kanssa, kun ne on liitetty sopivaan I/O-prosessoriin ja järjestelmäkokoonpanoon.

Kuinka monta lähtökanavaa se tarjoaa?

Kokoonpanossa on 32 eristettyä digitaalista lähtökanavaa. Jokainen kanava tukee jopa 500 mA:n kuormia 24 V DC:llä määritetyllä 15–30 V DC kuormitusjännitealueella.

Mitä tietoja minun tulee antaa tilattaessa?

Anna täydellinen osanumero, vaadittu määrä, tuotteen kuntovaatimukset, olemassa olevan järjestelmän tai I/O-prosessorin tiedot ja toimituskohde. Myös valokuva alkuperäisestä moduulin etiketistä voi auttaa tuotteen tunnistamisessa.

Miksi lähde Yueyang Tongtusta?

Yli 20 vuoden kokemus

Kokemusta teollisuusautomaation tuotteiden hankinnasta ja kansainvälisestä toimituksesta.

Usean tuotemerkin varasto

Honeywellin ja muiden suurten teollisuusautomaatiomerkkien kattavuus.

Mallin tunnistustuki

Apua mallinumeroiden, osanumeroiden, järjestelmätietojen ja vaihtovaatimusten tarkistamisessa.

Automaatiovaraosat

Hankintatuki nykyisille, lopetetuille ja vaikeasti löydettäville DCS- ja PLC-komponenteille.

Kansainvälinen toimitus

Toimitusjärjestelyt voidaan koordinoida määrän, määränpään ja projektin vaatimusten mukaan.

Pyydä tarjous

Jos kyseessä on Honeywell MC-TDOY22 51204162-175, lähetä meille vaadittu määrä, tuotteen kuntovaatimukset, toimituskohde ja käytettävissä olevat järjestelmä- tai I/O-prosessorin tiedot. Yueyang Tongtu voi tarkistaa tuotteiden saatavuuden ja antaa hankinta- ja toimitustiedot vahvistettujen vaatimusten perusteella.
