Yueyang Tongtu is a China-located industrial automation parts supplier with over 20 years of experience. We have physical stock of HIMA safety controllers, I/O modules, communication cards, and power supplies, supporting both active and discontinued models for replacement and planned maintenance.
HIMA-moduulit, jotka ovat erikoistuneet korkean eheyden turvainstrumentoituihin järjestelmiin (SIS). Toisin kuin yleiskäyttöiset PLC:t,HIMA PLC -moduuliton suunniteltu turvallisuuskriittisiin sovelluksiin, ja TÜV-sertifiointi saavuttaa SIL 3 tai SIL 4 korkeimmat IEC 61508 -standardin mukaiset tasot.
HIMA PLC -moduulit muodostavat turvallisuusinstrumentoidun järjestelmän (SIS) ytimen, joka on suunniteltu valvomaan ja hallitsemaan mahdollisia vaaroja teollisissa prosesseissa. Järjestelmäarkkitehtuuri sisältää tyypillisesti seuraavat osaluokat:
Tarjoamme useita turvaohjainsarjoja, jotka sopivat erilaisiin sovellusasteikkoihin ja -vaatimuksiin:
| Sarja | Turvallisuustaso | Ominaisuudet ja sovellukset |
|---|---|---|
| HIMax | SIL 3, PL e | Modulaarinen järjestelmä keskisuuriin ja suuriin sovelluksiin; tukee redundantteja kokoonpanoja; soveltuu prosessiteollisuuteen ja rautatiekuljetuksiin |
| HIMatrix | SIL 3, PL e | Kompakti järjestelmä aikakriittisiin sovelluksiin ja hajautettuihin asennuksiin, kuten koneautomaatio |
| HIQuad X | SIL 3 | Korkea vikasietojärjestelmä skaalautuvalla redundanssilla |
| Tasomainen 4 | SIL 4 | Kiinteä järjestelmä, joka on suunniteltu korkeimpaan turvallisuustasoon (SIL 4) |
| H41q | SIL 3 (TÜV-sertifioitu) | Kompakti, korkean käytettävyyden järjestelmä sopii pieniin järjestelmiin, joissa on rajoitetut I/O-pisteet |
| H51q | SIL 3 (TÜV-sertifioitu) | Modulaarinen, korkean käytettävyyden järjestelmä, joka tukee hajautettuja asetteluja ja laajennusta jopa 256 I/O-moduuliin |
Tyypillinen HIMA-turvaohjausjärjestelmä koostuu seuraavista ydinmoduulityypeistä:
CPU-moduuli suorittaa turvalogiikan. Jos kahden prosessorin välillä havaitaan ristiriita, järjestelmä siirtyy turvalliseen tilaan. Tämä arkkitehtuuri saavuttaa SIL 3 -sertifikaatin säilyttäen samalla korkean käytettävyyden.

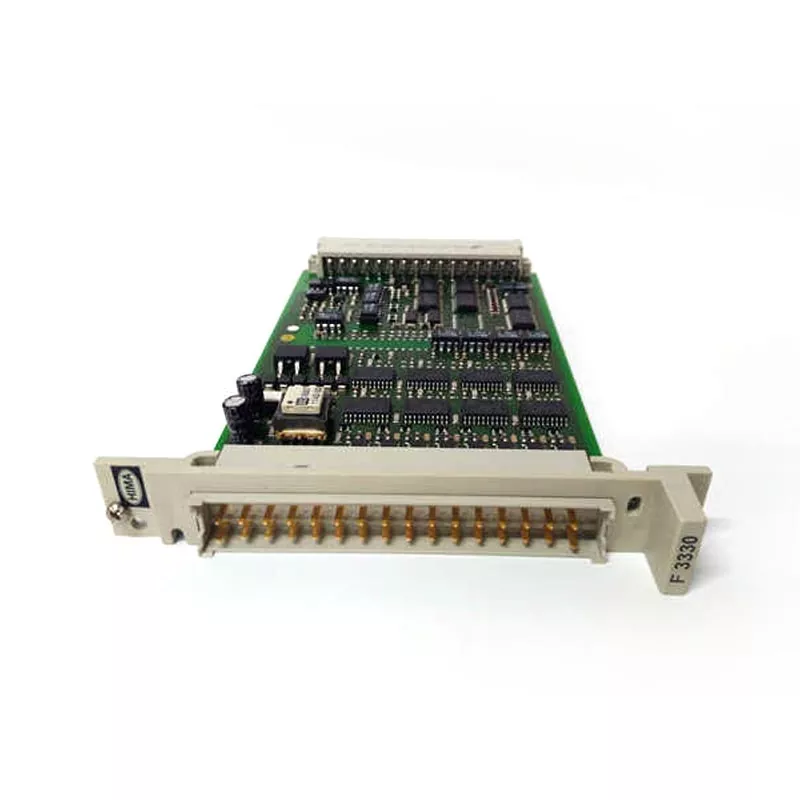

Nämä yhdistävät kenttäanturit ja toimilaitteet säätimeen. Saatavilla on digitaalisia tulo-/lähtömoduuleja (kuten F3330) ja analogisia tulo-/lähtömoduuleja. Redundanssi voidaan toteuttaa kanava- tai moduulitasolla, jolloin järjestelmä sietää yksittäisiä vikoja menettämättä turvatoimintoa.
Viestintämoduulit käsittelevät sisäistä järjestelmäviestintää ja ulkoista verkkoyhteyttä. HIMA:n SafeEthernet-protokolla tukee redundantteja viestintäpolkuja, jos toinen polku epäonnistuu, toinen ottaa vallan keskeyttämättä järjestelmän toimintaa.
Nämä syöttävät virtaa järjestelmään, tyypillisesti hyväksyen 24 V DC sisääntulon. Redundantteja tehokokoonpanoja tuetaan järjestelmän saatavuuden parantamiseksi.
TMR (Triple Modular Redundancy) -arkkitehtuuri varmistaa, että mikään yksittäinen vikakohta ei voi vaarantaa turvatoimintoa. Jos yksi kanava epäonnistuu, muut kanavat jatkavat toimintaansa ja järjestelmä säilyttää täyden toiminnan.
HIMA:n SafeEthernet-protokolla tukee redundantteja viestintäpolkuja. Jos yksi polku epäonnistuu, toinen ottaa haltuunsa keskeyttämättä järjestelmän toimintaa.
Kaikki HIMA PLC -moduulit ovat TÜV-sertifioituja IEC 61508 -vaatimusten mukaisesti. Tämä sertifiointi ei ole vain vaatimustenmukaisuusharjoitus, vaan se edustaa moduulin suunnittelu-, valmistus- ja testausprosessien tiukimmat toiminnalliset turvallisuusstandardit.
Järjestelmä on erittäin konfiguroitavissa ja se voidaan räätälöidä asiakkaan erityistarpeiden mukaan. Tämän joustavuuden ansiosta moduulit voivat palvella eri toimialoja ja sovellusskenaarioita.
HIMA PLC -moduuleita käytetään toimialoilla, joilla turvallisuus on ensiarvoisen tärkeää:
Jalostamot, kemiantehtaat, offshore-lautot ja pitkän matkan öljy- ja kaasuputket. HIMA-järjestelmät tarjoavat hätäpysäytyksen (ESD), palo- ja kaasuilmaisun sekä korkean eheyden painesuojauksen (HIPPS) näille kriittisille asennuksille.
Monimutkaiset tuotantojunat, jotka vaativat korkean luotettavuuden turvajärjestelmiä. Moduulit valvovat reaktorin olosuhteita, hallitsevat hätäpysäytyssarjoja ja valvovat turvalukituksia.
Voimalaitokset ja ydinlaitokset luottavat HIMA-turvajärjestelmiin turbiinien ohjauksessa, kattiloiden turvallisuudessa ja reaktorien suojauksessa. Planar4-järjestelmät on usein määritelty SIL 4 -ydinsovelluksiin.
Rautatiet ja metrot käyttävät HIMA-turvajärjestelmiä signalointiin, junien ohjaukseen ja laiturien turvallisuuteen. HIMax-järjestelmät ovat käytössä keskitetyissä liikenteenhallintakeskuksissa; HIMatrix-järjestelmät tarjoavat hajautetun turvallisuuslogiikan tienvarsiasennuksissa.
Prosessiturvallisuus panosreaktoreille, sterilointijärjestelmille ja vaarallisten aineiden käsittelylle.
K: Mitä eroa on HIMA PLC -moduuleilla ja tavallisilla PLC:illä?
V: HIMA PLC-moduulit ovat turva-PLC:itä, jotka on suunniteltu turvainstrumentoituihin järjestelmiin (SIS). Ne käyttävät korkeaa redundanssia, korkeaa vikasietoisuutta ja TÜV-sertifikaattia saavuttaakseen SIL 3 tai SIL 4 turvallisuustason. Tavallisia PLC:itä ei ole sertifioitu näille turvallisuuseheystasoille, eivätkä ne sovellu turvallisuuden kannalta kriittisiin sovelluksiin.
K: Mitä turvallisuustasoja HIMA PLC -moduulit tukevat?
V: Sarjasta riippuen HIMA-järjestelmät tukevat SIL 3:a (HIMax, HIMatrix, H41q, H51q) tai SIL 4:ää (Planar4) standardin IEC 61508 mukaisesti. Tietty sarja tulee valita sovelluksen SIL-vaatimuksen perusteella.
K: Voidaanko tätä moduulia käyttää hätäpysäytysjärjestelmissä?
V: Kyllä. Niitä käytetään laajalti hätäpysäytyksiin (ESD), tulipalon ja kaasun (F&G) valvontaan, korkean eheyden painesuojaukseen (HIPPS) ja polttimen hallintajärjestelmiin (BMS) öljy-, kaasu- ja kemianteollisuudessa.
K: Mikä SafeEthernet on ja miten se parantaa järjestelmän luotettavuutta?
V: SafeEthernet on HIMA:n turvallisuusviestintäprotokolla, joka tukee redundantteja siirtoteitä ohjaimien ja etä-I/O:n välillä. Jos yksi polku epäonnistuu, toinen ottaa haltuunsa keskeytyksettä, mikä parantaa järjestelmän yleistä käytettävyyttä.
K: Voidaanko näitä moduuleja laajentaa tai päivittää asennuksen jälkeen?
V: Kyllä. HIMax- ja H51q-järjestelmät ovat modulaarisia ja tukevat laajennusta lisä I/O-moduuleilla vaatimusten kasvaessa. Laitteisto- ja ohjelmistopäivitykset voidaan toteuttaa asianmukaisella suunnittelulla ja turvallisuusarvioinneilla.
K: Ovatko HIMA PLC -moduulit edelleen tuotannossa?
V: Suurin osa HIMA-sarjoista on edelleen tuotannossa, lukuun ottamatta joitain vanhoja malleja. Yueyang Tongtu ylläpitää sekä aktiivisia tuotantomalleja että lopetettuja malleja fyysisessä varastossa. Jos haluat tarkan saatavuuden, pyydä tarjous tarkalla osanumerolla.
K: Mitä eroa on H41q- ja H51q-järjestelmien välillä?
V: H41q on kompakti järjestelmä, joka sopii pieniin sovelluksiin, joissa on rajoitetut I/O-pisteet. H51q on modulaarinen järjestelmä, joka tukee hajautettuja asetteluja, joissa on laajennus jopa 256 I/O-moduuliin. Molemmat ovat TÜV-sertifioituja SIL 3:n mukaan. H51q soveltuu paremmin suurempiin, hajautetumpiin turvallisuussovelluksiin.
