ICS Triplex T9432

Yueyang Tongtun ICS Triplex T9432 toimii kentäntunnistussolmuna Trusted®- tai AADvance-turvajärjestelmäarkkitehtuurissa. Se hankkii analogiset signaalit mittaavista kenttälähettimistä ja muuntaa ne turvaohjaimen digitaalisiksi arvoiksi.

Sen tehtävänä on varmistaa, että turvaohjain vastaanottaa tarkat, oikea-aikaiset ja validoidut analogiset tiedot kentältä ja estää kaikki häiriöt tai epätarkkuudet syöttövaiheessa, jotka voivat vaarantaa koko turvasilmukan.

Mitä ICS Triplex T9432 tekee?

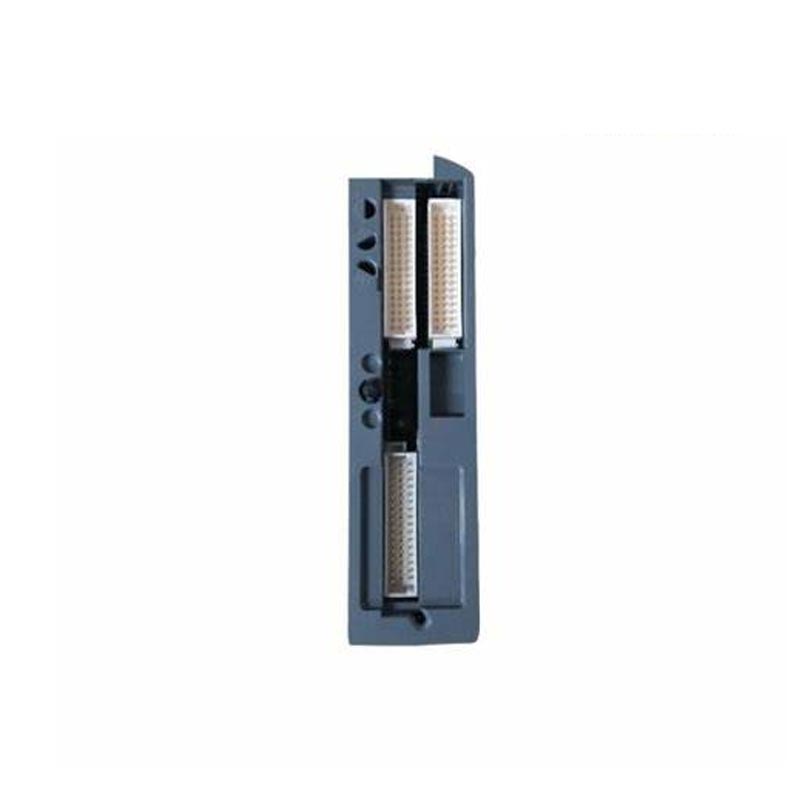

ICS Triplex T9432 on 16-kanavainen eristetty analoginen tulomoduuli, joka on suunniteltu Trusted®- ja AADvance SIS -alustoille. Jokainen 16 kanavasta on eristetty toisistaan ​​riippumatta ja järjestelmän taustalevystä.

1. Tuetut signaalityypit:

 Virta: 4–20 mA (oletus), 0–20 mA

 Jännite: 0–10 V, 1–5 V, ±5 V, ±10 V

 RTD: Pt100, Pt1000

 Lämpöpari: J, K, T, E, R, S, B

2. Resoluutio ja tarkkuus: 16-bittinen resoluutio ±0,05–±0,1 %:n täyden asteikon tarkkuudella.

3. Näytteistys- ja päivitystaajuudet: Moduuli tarjoaa 6 ms:n päivitysvälin suodattamattomassa tilassa, maksiminäytteenottotaajuudella 100 kHz. TMR-kokoonpanossa skannausajat ovat noin 2,656 ms.

4. Eristys: Kanavien välinen ja kanavasta taustalevyyn erotus ±1,5 kVDC:ssä kestää 1 minuutin.

5. HART-viestintä: Moduuli tukee HART-läpivientiä, mikä mahdollistaa diagnostisten tietojen hakemisen älykkäistä kenttälaitteista keskeyttämättä analogista mittausta.

Tuotteen kohokohdat

TMR-vikasietoisuus

Moduuli sisältää kolme itsenäistä käsittelylohkoa. Jos yksi osio epäonnistuu, kaksi muuta jatkavat toimintaansa ja moduuli säilyttää täyden toiminnallisuuden.

Universal Input Capability

Signaalityypit ovat ohjelmistokonfiguroitavissa Trusted Toolset -määritysohjelmiston kautta. Erilaiset kenttälaitteet voidaan sijoittaa ilman laitteistomuutoksia, mikä vähentää useiden moduulityyppien tarvetta varastossa.

Hot-Swappable

ICS Triplex T9432 tukee online-vaihtoa ilman järjestelmän sammuttamista. Huomaa, että paikka tulee asettaa ylläpitotilaan ohjelmiston avulla ennen poistamista, jotta vältytään virhehälytyksistä.

Kattava sisäinen diagnostiikka

Moduuli valvoo jatkuvasti virtalähteen eheyttä, signaalin laatua ja sisäisiä piirejä. Se havaitsee avoimet virtapiirit, oikosulut, ylijännitteen, ali- ja kantaman ylitykset jokaisella kanavalla. Etupaneelin LED-valot näyttävät visuaalisesti moduulin ja kunkin yksittäisen kanavan tilan. Riippumaton laitteistovahti käynnistää automaattisesti turvallisen sammutuksen, jos kriittinen vika havaitaan.

Kuinka valita?

Kun hankit ICS Triplex T9432:ta, ota huomioon seuraavat tekijät:

Järjestelmäalustan yhteensopivuus

Varmista, että moduuli on tarkoitettu sinun järjestelmällesi. Moduuli on suunniteltu Trusted®- ja AADvance-alustoille. Se ei ehkä ole yhteensopiva muiden ICS Triplex -tuotelinjojen kanssa.

Kanavien lukumäärää koskevat vaatimukset

Moduuli tarjoaa 16 eristettyä kanavaa. Jos sovelluksesi vaatii vähemmän kanavia, T9431 (8-kanavainen versio) voi olla kustannustehokkaampi vaihtoehto.

Päätekokoonpano

Moduuli vaatii yhteensopivan päätekokoonpanon: T9831, T9832 tai T9833. Varmista, että päätekokoonpano vastaa kenttäjohdotuskokoonpanoasi ja turvallisuusvaatimuksia.

Signaalin tyyppi

Moduuli tukee virran, jännitteen, RTD:n ja termoparituloja. Varmista, että moduuli tukee tiettyjä signaalityyppejä, joita käytetään kenttälaitteissasi. Varmista termoparituloille, että moduuliversio tukee tiettyä vaadittua termoparityyppiä (J, K, T, E, R, S tai B).

HART-vaatimus

Jos kenttälaitteesi ovat HART-yhteensopivia ja tarvitset etädiagnostiikkaa ja omaisuudenhallintatietoja, varmista, että HART-läpivientitoiminto on otettu käyttöön järjestelmäkokoonpanossasi.

Tekniset tiedot

Sovellusteollisuus

ICS Triplex T9432:ta käytetään aloilla, jotka vaativat korkean eheyden analogisen signaalin hankinnan SIL 3 -yhteensopivuuden kanssa:

Öljy ja kaasu

Hätäpysäytysjärjestelmät, kaivon pään paineen ja lämpötilan valvonta, putkilinjan virtauksen ja pinnankorkeuden mittaus, maakaasun käsittelylaitokset.

Kemia ja petrokemia

Reaktorin lämpötilan ja paineen valvonta, palo- ja kaasuilmaisujärjestelmät, tislauskolonnin ohjaukset, katalyyttisen krakkausyksikön valvonta.

Sähköntuotanto

Kattilan lämpötilan ja paineen valvonta, turbiinin tärinän ja laakerien lämpötilan mittaus, polttimen hallintajärjestelmät (BMS).

Metallurgia ja teräs

Masuunin korkeataajuinen TMR-kytketty venttiiliohjaus.

Vesi ja jätevesi

Kriittisten prosessiparametrien seuranta kunnallisissa ja teollisissa käsittelylaitoksissa.

Moduulin laaja käyttölämpötila-alue (-40°C - +70°C) tukee ulkoasennuksia, lämmittämättömiä suojia ja äärimmäisiä ilmasto-olosuhteita, jotka ovat yleisiä öljyn ja kaasun alkupäässä sekä etävoimantuotantokohteissa.

Yleisiä kysymyksiä ja vastauksia

K: Onko ICS Triplex T9432 edelleen tuotannossa?

V: Ei. Emerson lopetti tämän mallin valmistuksen. Testattu ylijäämävarasto on kuitenkin edelleen saatavilla erikoistuneiden toimittajien, kuten Yueyang Tongtun, kautta. Varmista saatavuus ja kunto (uusi alkuperäinen vs. testattu käytetty) ennen tilaamista.

K: Mitä eroa on T9432:lla ja T9431:llä?

V: T9432 tarjoaa 16 eristettyä analogista tulokanavaa. T9431 tarjoaa 8 kanavaa ja soveltuu sovelluksiin, joissa kanavamäärä on pienempi.

K: Mitkä päätekokoonpanot ovat yhteensopivia T9432:n kanssa?

V: Moduuli on yhteensopiva T9831-, T9832- ja T9833-päätekokoonpanojen kanssa. T9832 tarjoaa kaksinkertaisen modulaarisen redundanssin päätteen, kun taas T9833 tarjoaa kolminkertaisen modulaarisen redundanssin päätteen turvallisuuden parantamiseksi.

K: Voiko tämän moduulin vaihtaa järjestelmän ollessa käynnissä?

V: Kyllä, moduuli tukee hot-swap-toimintoa. Paikka tulee kuitenkin asettaa huoltotilaan konfigurointiohjelmiston kautta ennen sen poistamista, jotta vältetään virhehälytysten laukaiseminen.

K: Mitä diagnostiikkatoimintoja moduuli tarjoaa?

V: Moduuli tarjoaa kattavan itsediagnostiikan, mukaan lukien virtalähteen valvonnan, signaalin eheyden tarkistuksen, avoimen/oikosulun havaitsemisen, toiminta-alueen ulkopuolisen havaitsemisen ja riippumattoman laitteiston valvontajärjestelmän, jossa on automaattinen turvallinen sammutus kriittisten vikojen varalta. Etupaneelin LED-valot näyttävät visuaalisen tilan.

K: Tukeeko moduuli HART-tietoliikennettä?

V: Kyllä. Moduuli tukee HART-läpivientiä, mikä mahdollistaa diagnostisten tietojen hakemisen älykkäistä kenttälaitteista. HART-tietoja voidaan käyttää laitteen kunnon valvontaan ja syöttömoduulin diagnostiikkaan.

K: Mikä on suositeltu kalibrointiväli?

V: SIL 3 -yhteensopivuuden varmistamiseksi suositellaan täysimittaista tarkkuustarkastusta vuosittain. Kalibrointitiedot tulee säilyttää turvallisuusauditointeja varten.
