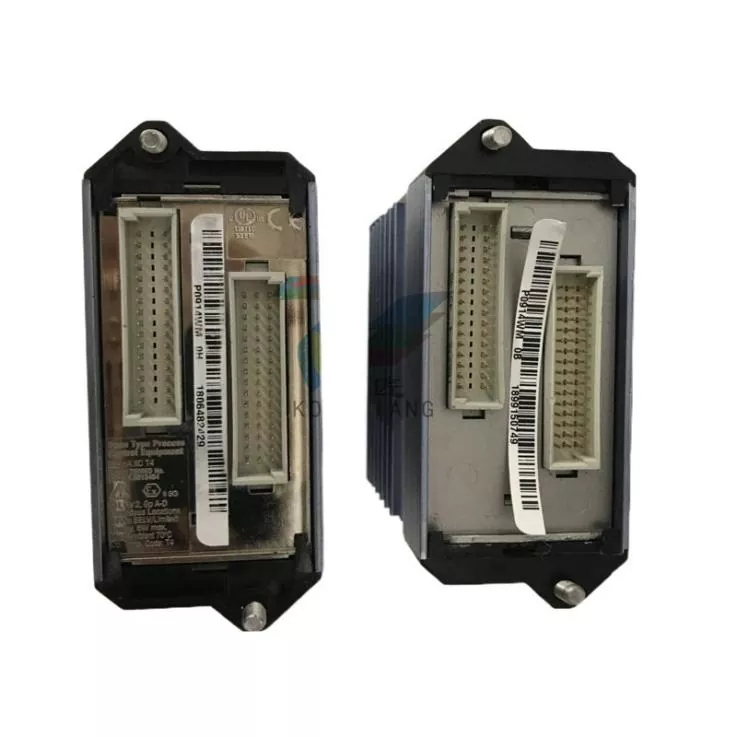

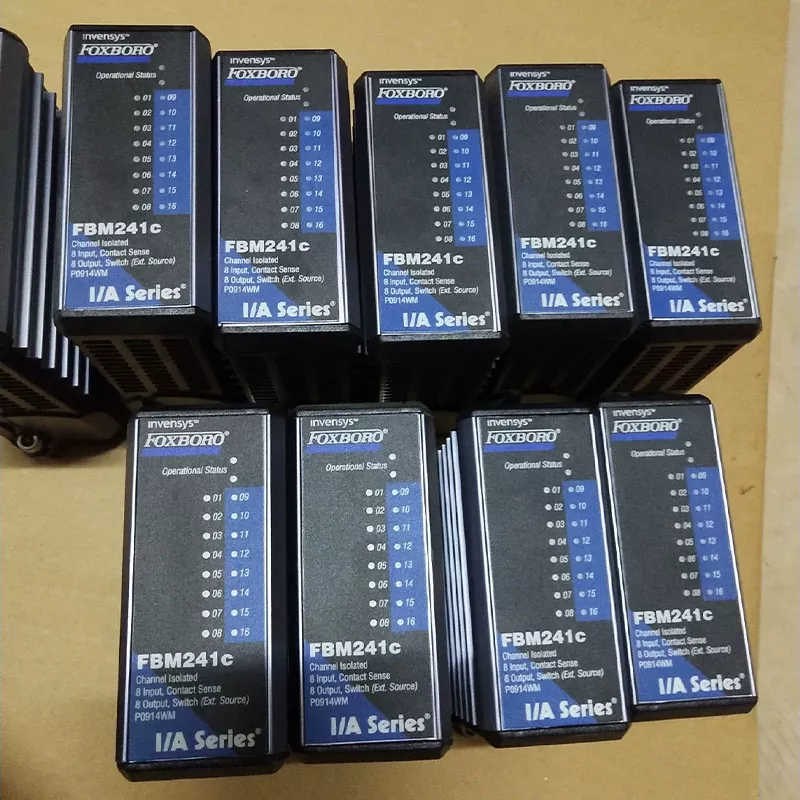

Foxboro FBM241C P0914WM yhdistää erillisen signaalin valvonnan ja lähdön ohjauksen yhdessä kanavaeristetyssä I/O-moduulissa, mikä tekee siitä sopivan yhteensopivien Foxboro I/A -sarjan ohjausjärjestelmien ylläpitoon. Huoltoryhmille, järjestelmäintegraattoreille ja teollisuuskäyttäjille se voi toimia käytännöllisenä korvaavana tai varaosana olemassa oleviin Foxboro-asennuksiin.
Foxboro FBM241C P0914WM tarjoaa kahdeksan kosketuksen tunnistavaa tulokanavaa. Jokainen kanava voi havaita avoimen tai suljetun koskettimen tilan ja käyttää 24 VDC:n koskettimen kostutuspiiriä.
Syöttöominaisuudet sisältävät:
Kahdeksan erillistä lähtökanavaa on varustettu ulkoisten kuormien kytkemiseen.
Lähtöspesifikaatio sisältää:
Varsinainen kuormitus ja päätejärjestely tulee tarkistaa järjestelmän kokoonpanon perusteella ennen asennusta.
I/O-kanavat on eristetty sähköisesti toisistaan ja maadosta. Tämä konfiguraatio auttaa erottamaan kenttäpiirejä ja voi vähentää kytkettyjen kenttälaitteiden välisten sähköisten erojen vaikutusta.
Eristysominaisuudet ovat osa moduulin suunnittelua, ja ne tulee ottaa huomioon integroitaessa sitä olemassa olevaan ohjausjärjestelmään.
Moduuli tukee konfiguroitavia suodatin- tai palautusaikoja 0, 4, 8, 16 tai 32 ms.
Tämä mahdollistaa tulovasteen konfiguroinnin kytkettyjen kenttäkoskettimien ominaisuuksien mukaan ja auttaa välttämään ei-toivottuja signaalin muutoksia, jotka johtuvat koskettimen pomppimisesta tai lyhytkestoisista häiriöistä.
Foxboro FBM241C P0914WM toimii ohjausjärjestelmän ja liitettyjen erillisten kenttälaitteiden välillä.
Tulopuolella kenttäkoskettimet tarjoavat avoimet tai kiinni tilat, jotka moduulin kosketustunnistuspiirit havaitsevat. Nämä tilat käsitellään erillisinä tulosignaaleina ohjausjärjestelmää varten.
Lähtöpuolella moduuli vastaanottaa erilliset ohjauskäskyt ja kytkee ulkoisesti syötetyn sähkökuorman asianmukaisen lähtökanavan kautta.
Tämän järjestelyn avulla moduuli pystyy käsittelemään sekä kenttäsignaalien valvonnan että diskreetin lähdön ohjauksen samassa I/O-yksikössä.
| Tuote | Erittely |
| Merkki | Foxboro |
| Malli | FBM241C |
| Osanumero | P0914WM |
| Tuotetyyppi | Kanavaeristetty erillinen I/O-moduuli |
| Järjestelmä | Foxboro I/A -sarja |
| Tulokanavat | 8 |
| Lähtökanavat | 8 |
| Syöttötyyppi | Ota yhteyttä Senseen |
| Ota yhteyttä Wettingiin | 24 VDC ±15 % |
| Lähtötyyppi | Ulkoisesti lähdetty erillinen lähtö |
| Suurin käytetty lähtöjännite | 60 VDC |
| Suurin kuormitusvirta | 2 A |
| Suodatus/poistumisaika | 0, 4, 8, 16 tai 32 ms |
| Moduulin mitat | 102 × 45 × 104 mm |
| Noin Paino | 284 g |
| Asennus | Modulaarinen pohjalevy |
| Supply Type | Automaatio varaosa |
Moduulien mitat ja asennustiedot perustuvat Foxboro FBM241/b/c/d teknisiin dokumentaatioihin.
Foxboro FBM241C P0914WM kuuluu Foxboro I/A Series Compact 200 -sarjan erillisten I/O-moduulien perheeseen.
Se on suunniteltu toimimaan yhteensopivien järjestelmäkomponenttien kanssa, mukaan lukien sopiva modulaarinen pohjalevy, päätekokoonpano ja päätekaapeli. Tarkka päätejärjestely riippuu tarvittavasta tulo- ja lähtökonfiguraatiosta.
Ennen vaihtoyksikön tilaamista asiakkaiden tulee varmistaa:
Foxboro-dokumentaatioiden mukaan P0914WM on osanumero, joka liittyy FBM241c:hen.
Moduuli on tarkoitettu teollisuuden ohjausjärjestelmiin, jotka vaativat diskreetin kenttäsignaalin valvontaa ja kytkentää.
Tyypillisiä sovelluksia ovat:
Sen erillisten tulojen ja lähtöjen yhdistelmä tekee siitä sopivan sovelluksiin, joissa tarvitaan kenttäkoskettimien valvontaa ja erillisiä ohjaussignaaleja samassa järjestelmässä.
Foxboro FBM241C P0914WM on kanavaeristetty erillinen I/O-moduuli, jossa on 8 tulokanavaa ja 8 lähtökanavaa yhteensopiville Foxboro-ohjausjärjestelmille.
Siinä on 8 erillistä tulokanavaa ja 8 erillistä lähtökanavaa.
Tulokanavat käyttävät kosketustunnistusta 24 VDC:n koskettimen kastelulla. Ne on suunniteltu havaitsemaan avoimet ja suljetut kosketustilat.
Ulkopuoliset erilliset lähdöt tukevat jopa 60 VDC syötettyä jännitettä ja enintään 2 A kuormitusvirtaa soveltuvien päätekonfiguraatioiden ja järjestelmävaatimusten mukaisesti.
Kyllä. Moduuli tarjoaa kanavaeristyksen I/O-kanavien sekä kanavien ja maan välillä.
P0914WM on Foxboro FBM241C -moduuliin liittyvä osanumero. Foxboro-dokumentaatiossa on FBM241c ja osanumero P0914WM.
