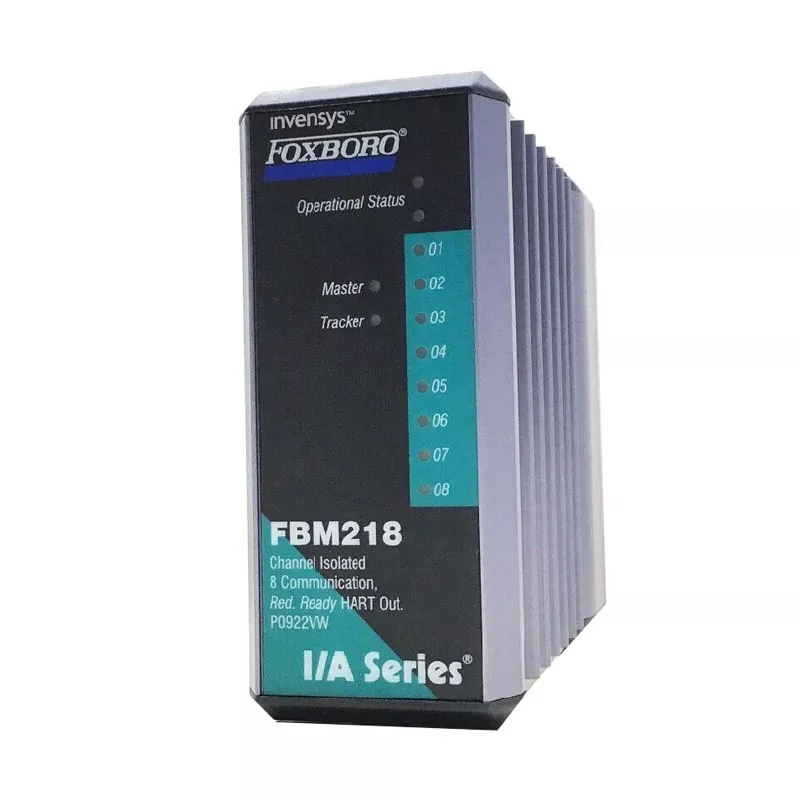

Foxboro FBM218 P0922VW

Yueyang Tongtu toimittaa Foxboro FBM218 P0922VW:n virtaviivaistaakseen digitaalisten kenttälaitteiden integrointia Foxboro DCS -arkkitehtuureihin. Se on suunniteltu redundantiksi tai yksipäiseksi H1-rajapinnaksi, ja se reitittää prosessimuuttujat, tiladiagnostiikkaa ja laitteen konfigurointitiedot H1-kenttäinstrumenttien ja kenttäohjausprosessorin (FCP) välillä yhden kierretyn parikaapelirakenteen kautta.

Tärkeimmät tekniset ominaisuudet

• FOUNDATION Fieldbus H1 -standardin yhteensopivuus: Foxboro FBM218 P0922VW noudattaa IEC 61158-2 fyysisen kerroksen standardia ja toimii 31,25 kbit/s tiedonsiirtonopeudella
• 8-kanavainen kenttäliitäntäkapasiteetti: Tukee multi-drop-topologiaa, mikä mahdollistaa useiden H1-älykkäiden kenttälaitteiden liittämisen segmenttiä kohden riippuen kentän tehonkulutuksesta ja kaapelin pituudesta.
• Väyläsignaalilinjan diagnostiikka: Valvoo jatkuvasti kenttäväylän jännitetasoja, signaalin vaimennusta ja väylän tiedonsiirtovirheitä tunnistaakseen kaapelin heikkenemisen ennen signaalin katoamista.
• I/A-sarjan taustalevyn integrointi: liitetään tavallisiin Foxboro-pohjalevyihin (200-sarja) suoraa virranjakoa ja nopeaa HDLC-tiedonsiirtoa varten ohjausprosessorin kanssa.
• Vaarallisten alueiden yhteensopivuus: Tukee luonnostaan ​​vaarallisia (IS) kenttäjohdotustopologioita, kun ne on yhdistetty asianmukaisiin kenttäväylän virtalähteisiin ja esteisiin.

Tekniset tiedot

Järjestelmäarkkitehtuuri- ja johdotusohjeet

Pohjalevy ja tehomoduulin valinta

Varmista, että Foxboro FBM218 P0922VW on asennettu yhteensopivalle 200-sarjan pohjalevylle (esim. P0926KE tai P0926HM), jossa on redundantti virtalähdekokoonpano.

Segmentin päätteen konfigurointi

Jokainen H1-kenttäväyläsegmentti vaatii täsmälleen kaksi kenttäväyläpäätettä (yksi tehonkäsittelylaitteen/moduulin päässä, toisen kauimmaisessa kenttälaitteessa) signaalin heijastusten estämiseksi.

Kaapelien erotusstandardit

Käytä suojattua kierrettyä parikaapelia (A-tyypin kenttäväyläkaapeli, 0,8 mm² / AWG18). Reititä tiedonsiirtojohdot erillisissä kaapelihyllyissä vähintään 100 mm:n etäisyydellä korkeajännitteisistä AC-linjoista.

Laadunvarmistuspalvelut

Yueyang Tongtu on erikoistunut teollisuusautomaatiokomponenttien hankintaan ja toimittamiseen Foxborolta, Allen Bradleyltä, Siemensiltä ja muilta automaatioalustoilta tehdashuolto- ja järjestelmäintegraatioprojekteihin.

• Fyysinen ja laitteiston vahvistus: Mallinumerot, sarjanumerot ja laitteistoversion kirjaimet (P0922VW) tarkistetaan ennen toimitusta. Liittimet, ohjauskiskot ja piirilevykotelot käyvät läpi fyysisen tarkastuksen.
• ESD-suojapakkaus: Kaikki yksiköt toimitetaan antistaattisissa ESD-pusseissa, joissa on mukautettu vaahtoiskusuoja turvallista kansainvälistä kuljetusta varten.
• Kaupallinen tuki ja tarjoukset: Varaston saatavuus, viralliset hintatarjoukset, tietojoukot ja joukkohankintavaihtoehdot toimitetaan suoraan Yueyang Tongtulle pyynnöstä.
• Maksu- ja toimitusvaihtoehdot: Kansainvälistä pikalähetystä hallinnoidaan DHL:n, FedExin ja UPS:n kautta. Postiennakko (COD) -ehdot ovat saatavilla nimettyjen logistiikkaagenttien kautta.

FAQ

K: Mikä on tarkka ero Foxboro FBM218 P0922VW:n ja muiden standardianalogisten I/O-moduulien, kuten FBM201, välillä?

V: FBM201 on 4-20 mA analoginen tulomoduuli perinteisille point-to-point analogisille laitteille. FBM218 P0922VW on digitaalinen FOUNDATION Fieldbus H1 -liitäntämoduuli, joka käsittelee monimuuttujaista digitaalista viestintää, diagnostiikkaa ja konfigurointitietoja H1-kenttäinstrumenteista.

K: Antaako FBM218 P0922VW suoraa virtaa kenttäväylälaitteille?

V: Ei. FBM218 käsittelee viestintäsignaaleja. Kenttäväylälaitteet tarvitsevat virransyötön kenttäväyläsegmenttiin kytkettyjen kenttäväylätehosäätimien ja teholähteiden kautta.

K: Onko FBM218 P0922VW vaihdettavissa järjestelmän käytön aikana?

V: Kyllä, moduuli tukee RIUP-toimintoa (Removal and Insertion Under Power) tavallisissa Foxboro 200 -sarjan pohjalevyissä häiritsemättä samalla pohjalevyllä olevia vierekkäisiä toimintamoduuleja.
