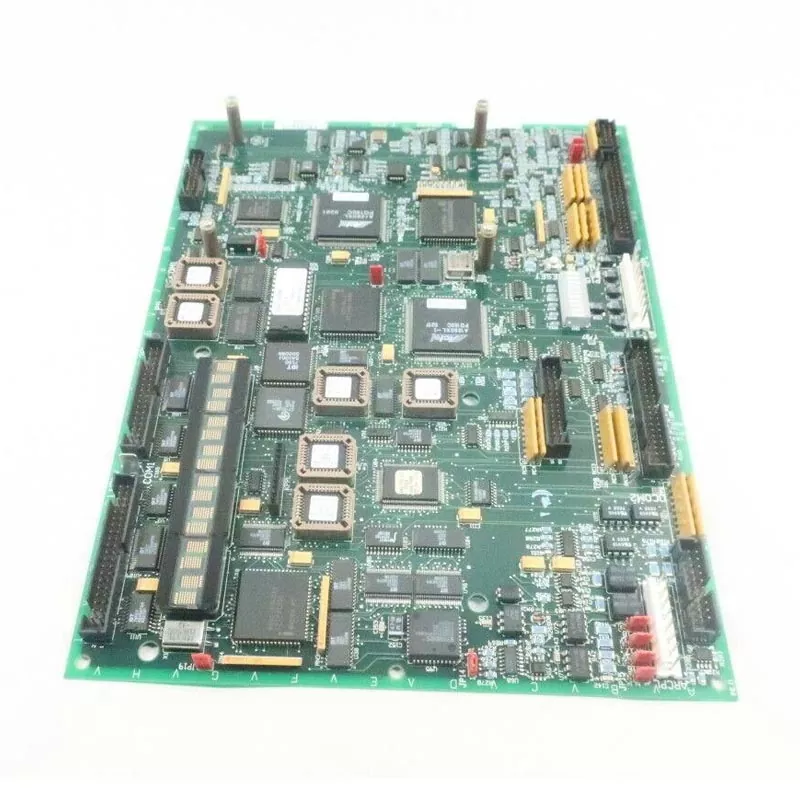

GE Fanuc DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC on suuritehoinen PCCA-tehonohjauskortti GE Fanuc Mark V -ohjausjärjestelmässä, joka toimii yksikön ohjauspiirien keskittimenä.

Tuoteparametri

Ydinlaitteisto ja toiminnalliset ominaisuudet

1. Korkean hevosvoiman (High-HP) Dedicated Design

G5-laitteistoversio, joka on määritetty erityisesti suuritehoisiin sovelluksiin ja tukee regeneratiivisia/ei-regeneratiivisia käyttötiloja ankkurin jännitealueella 240–630 V DC.

Ei sisäisiä snubbereita: Kaikki puskurointikomponentit siirretään ulkoisiin järjestelmäkokoonpanoihin. Tämä on ryhmä G5:n tietoinen suunnittelu - ei vika. Poistamalla sisäänrakennetut vaimentimet ja vaimennuspiirit tehotiheys ja lämmönpoistotehokkuus paranevat merkittävästi suuritehoisissa SCR-siltasovelluksissa.

2. SCR Power Bridge -liitäntä

Ohjaa suurvirtaisia ​​SCR-tehosiltoja pulssimuuntajaeristetyillä hilasignaaleilla tarjoten 1500 V RMS:n galvaanisen eristyksen pienjänniteohjauspiirien ja suurjännitetehoosien välille.

12 pistokeliitintä myötä- ja taaksepäin porttipulssisignaaleille, jotka tukevat täyden sillan SCR-topologioita.

Liitännät DCFB-tyyppisten tehokorttien kanssa ja tukevat jalkareaktoreita ja jalkasulakkeita tarkan haaratason ylivirtasuojauksen takaamiseksi.

3. Joustava järjestelmäkokoonpano

4 sisäistä jumpperia (JP1, JP2, WP3, WP4) konfigurointia varten: korttiryhmän numero, järjestelmän jännitealue, kondensaattorin toiminta, silta-ajoitus ja jännitteen palaute.

Sulakkeeton rakenne: luottaa ulkoisiin jalkasulakkeisiin ylivirtasuojan takaamiseksi, suunnitteluvalinta, joka yksinkertaistaa levyn vaihtoa ja vähentää huoltoaikaa.

Yhteensopiva J-, K- ja M-tyypin Mark V -telinekehysten kanssa; tukee sekä itsenäisiä että yleisiä väylämuuntajakokoonpanoja.

4. Diagnostiikka ja tilan valvonta

LED-merkkivalot: PWR (Power), FAULT, TRIP – mahdollistavat nopean tilan arvioinnin paikan päällä.

Korttiin asennetut testipisteet signaalin todentamista varten (porttipulssit, CT/VT-takaisinkytkentäsignaalit) .

5. Ympäristö- ja luotettavuussuunnittelu

Mukautettu pinnoite suojaa pölyltä, kosteudelta ja kemikaalialtistukselta ankarissa teollisuusympäristöissä.

Käyttölämpötila: -20°C - +60°C (standardi teollisuusalue) .

Alhainen virrankulutus: ≤5W takalevyn syöttölähteestä.

Monikerroksinen piirilevyrakenne, jossa on parannettu EMI-immuniteetti.

Viestintärajapinta ja protokollien yhteensopivuus

1. Tukee liitäntää käyttäjän mikro-ohjainten ja PLC-laitteiden kanssa; laitteistoliitännät sisältävät RS-232- ja RS-485-sarjaportit, jotka ovat samanaikaisesti yhteensopivia Ethernetin ja langattomien viestintämenetelmien kanssa.

2. Sisäänrakennettu tuki useille tietoliikenneprotokolloille, mukaan lukien PLC-spesifiset protokollat, Modbus, I2C ja mukautetut protokollat, mikä varmistaa laajan yhteensopivuuden erilaisten paikan päällä olevien automaatiolaitteiden kanssa.

3. Valvonta- ja käyttönäytöt on kehitetty HMImaker-konfigurointiohjelmistolla, mikä mahdollistaa nopean, koodittoman graafisten liitäntöjen luomisen.

Arkkitehtuuri ja toiminnalliset edut

1. Täysin digitaalinen laitteistosuunnittelu ilman käyttöjärjestelmää, mikä eliminoi järjestelmän kaatumisriskin; yksikkö käynnistyy suoraan käyttöliittymään, mikä varmistaa vakaan näytön suorituskyvyn.

2. Korkea sähkömagneettisten häiriöiden (EMI) sietokyky, joten se soveltuu asennettavaksi kaappeihin korkean EMI-ympäristöissä, kuten voimalaitoksissa ja kemianteollisuuden työpajoissa.

3. GE Fanuc DS200PCCAG5AC tarjoaa alhaisen kokonaisvirrankulutuksen ja nopean näytön virkistystaajuuden. varaosien vaihto ei vaadi monimutkaista matalan tason järjestelmän asennusta tai käyttöönottoa.

4. Kortilla on kaksi toimintoa – näyttö ja ohjaus – ja se toimii kriittisenä liitäntäpisteenä suuritehoisille virransyöttöjärjestelmille, ja se toimii käyttöpiirin välttämättömänä ydinkomponenttina.

Mark V -järjestelmän yhteensopivuuden pikaopas

Sovellettavat toimialat ja toimintaehdot

1. Energia, voima sekä öljy ja kaasu

Generaattorisarjojen ja teholaitteiden Mark V -järjestelmien varaosien vaihto; korjaa käynnistyksen/sammutuksen ja nopeudensäätösilmukoiden viat.

2. Kemikaalien valmistus

Kemikaalien tuotantolinjojen automaatioyksiköt, joita käytetään prosessilaitteiden valvontaan ja suljetun silmukan käyttöohjaukseen.

3. Meritekniikka

Offshore-lauttojen automaatiotilat, käsittelylaitteiden prosessinvalvonta ja ohjaussignaalien rele.

4. Perinteinen valmistus

Vanhojen tehdasautomaatiojärjestelmien jälkiasennus; vaihtaa vanhentuneet tai vaurioituneet saman mallin levyt laitteiden toiminnan palauttamiseksi.

Huomautus: GE Fanuc DS200PCCAG5AC on lopetettu laitteiston varaosa; Sitä käytetään ensisijaisesti olemassa olevien vanhojen järjestelmien ylläpitoon, eikä sitä suositella uusien projektien kehittämiseen.

FAQ

K1: Voidaanko GE Fanuc DS200PCCAG5AC vaihtaa suoraan vakioversion PCCA-korttiin?

V: Ei. Tämä malli on erityinen korkean hevosvoiman (High-HP) -versio, jossa on G5-laitteistoversio. Kortti itsessään ei integroi vaimennus- tai vaimennuskomponentteja – ne on sijoitettu ulkoisiin järjestelmäkokoonpanoihin tietoisena suunnitteluna suuritehoisille sovelluksille. Suora korvaaminen vakioversiolla (esim. G1/G2) johtaa puuttuviin laitteisto- ja järjestelmävirheisiin.

Ennen kuin jatkat: Varmista, että järjestelmässäsi on jalkareaktorit ja jalkasulakkeet. Varmista, että täydellinen laitteistokokoonpano vastaa korkean tehon G5-vaatimusta. Jos olet epävarma, ilmoita järjestelmäsi Mark V -telineen sarjanumero, niin autamme vahvistamisessa

Kysymys 2: Mitkä ovat tyypilliset paikan päällä esiintyvät oireet, kun kortti ei toimi?

V: Yleisiä epäonnistumisen oireita ovat:

Yksikkö ei käynnisty tai sen nopeus on epänormaali

Käyttöyksikkö laukeaa SCR-siltakohtaisilla vikakoodeilla

Vakavissa tapauksissa välitön sammutuslukko laukeaa

Tärkeää: Jotkin viat ovat piileviä – virhehälytyksiä ei näytetä, ja merkkivalot voivat näyttää normaaleilta. Nämä tapaukset vaativat kattavan arvioinnin, joka perustuu järjestelmän diagnostiikkatietoihin, mukaan lukien porttipulssisignaalin vahvistus ja CT/VT-palautetarkistukset piirilevyyn asennetuissa testipisteissä. Älä luota vain LED-ilmaisimiin diagnoosissa

Kysymys 3: Mitä tietoja tarvitaan tämän varaosan ostamisen yhteydessä täyden mallinumeron lisäksi?

V: Yhteensopivuuden varmistamiseksi suosittelemme toimittamaan:

Merkitse V -järjestelmäversio ja laiteohjelmistoversio (jos tiedossa)

Yksikön teho ja ankkurin jännitealue

Järjestelmätelineen runkotyyppi (J, K tai M)

Onko osa tarkoitettu kokonaan yksikön vaihtoon tai vianetsintään/varmuuskopiointitarkoituksiin

Nykyinen levyversio (jos vaihdat olemassa olevan levyn, anna sen täydellinen malli ja versio)

Nämä tiedot auttavat meitä varmistamaan yhteensopivuuden ja ehkäisemään versiovirheiden aiheuttamia käyttöönottovirheitä

Kysymys 4: Mitä yksinkertaisia ​​tarkastuksia tulisi tehdä levyn vastaanottamisen jälkeen, mutta ennen asennusta paikan päällä?

V: Asennusta edeltävä tarkistuslista:

Q5: Onko tämä piirilevy edelleen alkuperäisen valmistajan tuotannossa?

V: Ei. Tämä laitteisto on lopetettu varaosa. GE ei enää tuota DS200PCCAG5ACB:tä massatuotantona. Markkinoiden saatavuus riippuu ensisijaisesti olemassa olevasta varastosta.

Valintaneuvoja: Kun hankit tätä osaa, varmista laitteistoversioiden yhteensopivuus (G5-versio) ja järjestelmäkokoonpano, jotta et osta yhteensopimatonta komponenttia. Toimitamme vain aitoja alkuperäisiä levyjä, jotka on hankittu muodollisten kanavien kautta, emme kunnostettuja tai pelastettuja yksiköitä.

K6: Voidaanko kortti vaihtaa kuumaksi järjestelmän ollessa käynnissä?

V: Ei. Mark V -järjestelmiä ei ole suunniteltu PCCA-laitteiston reaaliaikaiseen liittämiseen. Kortin vetäminen virran alle voi vahingoittaa SCR-liitäntöjä tai taustalevyn liitäntöjä. Katkaise aina järjestelmästä virta kokonaan ennen poistamista tai asentamista.
