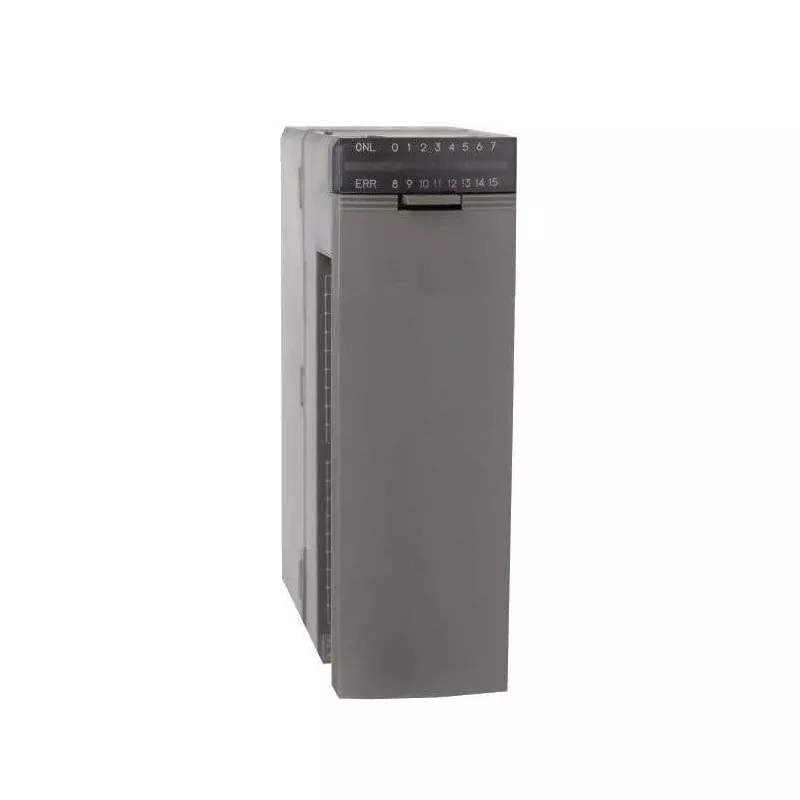

Fuji NP1X1606-W

Fuji NP1X1606-W on 16-pisteinen DC-tulolaajennusmoduuli MICREX-SX-sarjan PLC:lle. Se hyväksyy 24 VDC kenttäsignaaleja ja tarjoaa digitaalisen tulon tilan CPU:lle. Moduulia käytetään ohjauspaneeleissa, joissa tarvitaan lisätulopisteitä.

Yueyang Tongtu toimittaa tämän moduulin teollisuusautomaation varaosana. Yhtiö ylläpitää Fuji MICREX-SX -komponenttien varastoa ja tukee vanhempien tai poistettujen osanumeroiden hankintaa. Lähetystä edeltävä tarkastus ja yhteensopivuuden vahvistus ovat saatavilla.

Tuotteen tunnistus

Tekniset tiedot

Yllä olevat arvot perustuvat tuotelähteen antamiin tietoihin. Katso yksityiskohtaiset tekniset parametrit, kuten käyttölämpötila, varastointilämpötila, mitat ja paino, Fuji Electric MICREX-SX:n virallisesta teknisestä dokumentaatiosta. Jos virallinen tietolomake on saatavilla, sitä tulee käyttää ensisijaisena viitteenä.

Tekninen lähde: Fuji Electric MICREX-SX -sarjan dokumentaatio ja tuoteopas. Jos poikkeavuuksia esiintyy, valmistajan viralliset tiedot ovat ensisijaisia.

Suunnittelu ja laitteiston ominaisuudet

NP1X1606-W on osa modulaarista I/O-järjestelmää MICREX-SX. Moduuli käyttää kompaktia koteloa säästääkseen ohjauspaneelin tilaa. Se liitetään järjestelmään laajennusliitännän kautta ja tarjoaa ruuviliittimet kenttäjohdotusta varten.

Tulopiiri hyväksyy standardinmukaiset 24 VDC signaalit antureista, kytkimistä ja relekoskettimista. Noin 10 ms:n vasteaika sopii yleisiin digitaalitulosovelluksiin.

Kentän huolto ja vianetsintä

Rutiinihuolto

1. Pidä tuuletusaukot puhtaina pölystä ja roskista. Kertynyt pöly voi vähentää lämmön haihtumista ja johtaa komponenttien ennenaikaiseen vanhenemiseen.
2. Tarkista ruuviliittimet säännöllisesti. Tärinä ja lämpökierto voivat aiheuttaa liitosten löystymistä ajan myötä.
3. Varmista, että liittimen kansi on asennettu johdotuksen jälkeen. IP20-suojausluokka riippuu kannen ollessa paikallaan.

Yleiset vikatarkastukset

Jos syöttöpiste ei rekisteröidy oikein:

1. Varmista, että kenttälaite syöttää 24 VDC:n tuloliittimeen.
2. Tarkista johdotus riviliittimestä moduuliin. Löystynyt ruuvi tai katkennut johto on yleinen syy.
3. Tarkista vastaavan kanavan tulon merkkivalo. Jos LED-valo palaa, mutta CPU ei lue signaalia, ongelma saattaa olla laajennustiedonsiirrossa.
4. Jos LED ei pala, kun kenttäsignaali on läsnä, tulopiste voi vaurioitua tai yhteinen liitin voi olla irti.
5. Vaihda kenttäjohdotus tunnettuun toimivaan tulopisteeseen. Jos signaali seuraa kenttälaitetta, alkuperäinen tulopiste on viallinen.

Tuotetodisteet ja -tarkastus

Tuotteen vahvistamisen tukemiseksi seuraavat tuotteet voidaan toimittaa tai vahvistaa ennen toimitusta:

• Todelliset moduulikuvat (edessä, takana, liittimen puoli)
• Kuva nimikilpi ja osanumero
• Lähetystä edeltävä tarkastuspöytäkirja
• Pakkauksen kunto kuva

Näiden tuotteiden saatavuus riippuu sen hetkisestä varastosta ja erästä. Pyydä niitä tilausta vahvistaessasi.

Lähetystä edeltävän tarkastuksen tarkistuslista

Usein kysytyt kysymykset

Q1: Kuinka varmistan, että NP1X1606-W on yhteensopiva MICREX-SX-järjestelmäni kanssa?

V: Anna CPU-malli ja valokuva olemassa olevasta moduulista. Tarkistamme laajennusliittymän ja järjestelmäkokoonpanon ennen toimitusta.

Q2: Mitä eroa on 7 mA:n tulovirran ja 35 mA:n signaalin välillä?

V: 7 mA on tyypillinen virta, jonka moduulin tulopiiri ottaa, kun 24 VDC on kytkettynä. 35 mA on kenttäsignaalilähteen maksimivirta. Näiden arvojen tarkka merkitys tulee vahvistaa virallisesta Fuji Electricin teknisistä tiedoista.

Q3: Voiko tämän moduulin vaihtaa kuumaksi?

V: NP1X1606-W:tä ei ole suunniteltu pikavaihtoon. Järjestelmän virta on katkaistava ennen moduulin poistamista tai asentamista vaurioiden välttämiseksi.

Q4: Mitä minun pitäisi tarkistaa, jos syöttöpiste lakkaa toimimasta?

V: Varmista ensin, että kenttäsignaali on läsnä terminaalissa. Tarkista sitten johdot ja tuloilmaisin. Jos LED palaa, mutta CPU ei lue signaalia, tarkista laajennusyhteys. Jos LED ei pala, tulopiiri voi olla vaurioitunut.

Q5: Onko NP1X1606-W edelleen saatavilla?

V: Saatavuus riippuu valmistajan nykyisestä tuotantotilasta ja jakelijan varastosta. Ota yhteyttä ja kerro tarvittava määrä ja toimituspaikka, jotta voimme tarkistaa nykyiset hankintavaihtoehdot.

Q6: Voinko käyttää tätä moduulia toisen Fuji PLC -sarjan kanssa?

V: NP1X1606-W on MICREX-SX-sarjan oma. Se ei ole yhteensopiva muiden Fuji PLC -perheiden kanssa. CPU-malli on vahvistettava ennen tilaamista.
