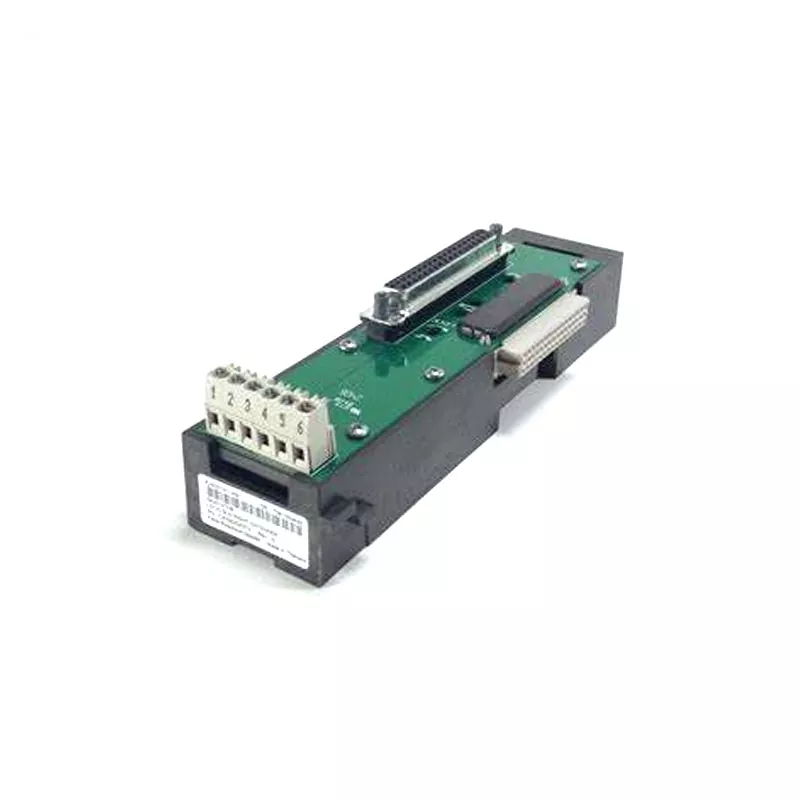

Emerson KJ4010X1-BG1 12P0830X062

Yueyang Tongtun toimittama Emerson KJ4010X1-BG1 12P0830X062 kuuluu DeltaV M-sarjan I/O-alijärjestelmään ja toimii kantoaaltomoduulina. Se ei suorita signaalin muuntamista tai loogista käsittelyä; sen tehtävänä on ylläpitää LocalBusin sähköistä ja mekaanista yhteyttä siirtämällä sekä dataa että tehoa vasemmasta kantoaaltovälittimestä oikealle.

Tätä moduulia tarvitaan tyypillisesti, kun olemassa olevasta DeltaV-telineestä on loppunut I/O-paikat ja lisää kantoaaltoja tarvitaan lisäämään I/O-moduuleja. Asentamalla Emerson KJ4010X1-BG1 12P0830X062 sopivaan paikkaan LocalBus laajenee uuteen alitelineeseen, jolloin samalla ohjaimella voidaan hallita muita I/O-moduuleja.

Tuotteen ominaisuudet

Kapasiteetin laajentaminen ilman säätimen vaihtoa

Kun tätä moduulia käytetään I/O-kapasiteetin lisäämiseen, DeltaV-ohjain pysyy muuttumattomana, eikä järjestelmän konfiguraatio vaadi täyttä latausta.

Vaarallisten alueiden sertifiointi

Moduulilla on ATEX Zone 2-, IECEx-, FM Class I Division 2-, CSA- ja UKEX-sertifikaatit. Se voidaan asentaa suoraan teollisuuskohteisiin, joissa on syttyviä kaasuja tai pölyä, kuten jalostamoihin, kemiantehtaisiin ja maakaasun käsittelylaitoksiin.

Laaja lämpötila-alue

Käyttölämpötila-alue on –40°C - +70°C, joten se sopii ulkokaappiin, ilmastoimattomiin huoneisiin ja äärimmäisiin ilmasto-olosuhteisiin.

Asennus ilman työkaluja

Moduuli käyttää snap-in-muotoilua. Se voidaan työntää takalevyn ohjausaukoihin, kunnes salpa lukittuu, eikä se vaadi erikoistyökaluja.

Mekaaninen kestävyys

Moduuli täyttää ISA-S71.04-1985 luokan G3 ilmassa leviävien epäpuhtauksien kestävyyden ja kestää 10 g iskun (puolisini, 11 ms) ja 1 mm huipusta huippuun tärinää.

Asennusohjeet

Ennen kuin Emerson KJ4010X1-BG1 12P0830X062 asennetaan tai irrotetaan, DeltaV-telineen virta on katkaistava. Moduulia ei saa asettaa tai vetää ulos, kun järjestelmä on jännitteellä.

Asennusvaiheet:

1. Varmista, että järjestelmän virta on katkaistu ja että alue on turvallinen.

2. Kohdista moduuli taustalevyn ohjausaukkojen kanssa ja työnnä se sisään vaakasuunnassa.

3. Työnnä, kunnes salpamekanismi lukittuu, ja varmista, että moduuli on samalla tasolla viereisten kannattimien kanssa ja tukevasti paikallaan.

Asennuksen jälkeen kalibrointia tai parametrien konfigurointia ei tarvita, koska moduuli ei sisällä säädettäviä osia tai käyttäjän huollettavia osia.

Kaksi tärkeää huomioitavaa:

1. Kaikkien operaattorimoduulien poistaminen järjestelmän ollessa päällä katkaisee LocalBusin jatkuvuuden, jolloin kaikki alavirran operaattorit menettävät yhteyden ohjaimeen.

2. Paikallisväyläkaapeleissa, jotka risteytyvät koteloiden välillä vaarallisilla alueilla, on käytettävä NEC- tai IEC-vaatimusten mukaista putkisuojausta.

Valintaopas

Ennen kuin tilaat Emerson KJ4010X1-BG1 12P0830X062, seuraavat asiat on tarkistettava:

Laajentumisen suunta

Tämä malli on oikea jatke. Jos telineasettelu edellyttää väylän laajennusta vasemmalle, tarvitaan eri malli. Tarkista telineen järjestelypiirustus ennen tilauksen tekemistä.

Päivänkakkaraketjun kokonaispituus

Lisää kaikkien olemassa olevien ja ehdotettujen kannattimien leveydet varmistaaksesi, että kokonaispituus ei ylitä 6,5 metriä. Jos kokonaismäärä ylittää tämän rajan, harkitse järjestelmän osiointia tai toisen ohjaimen lisäämistä sen sijaan, että jatkaisit ketjun jatkajia.

Vaarallisten alueiden luokitus

Varmista, että sivuston vaarallisten alueiden luokitus vastaa moduulin sertifikaatteja. Tämä moduuli sopii Zone 2:lle ja Class I Division 2:lle. Sitä ei ole hyväksytty vyöhykkeelle 0 tai vyöhykkeelle 1.

Tehobudjetti

LocalBus tarjoaa 12,6 V tasavirtaa enintään 8 A:lla. Jokainen ylimääräinen kantoaalto ja sen I/O-moduulit lisäävät virrankulutusta. Laske nykyinen kuorma ennen laajennusta riittävän tehoreservin varmistamiseksi.

Tuotteen saatavuus

Tämä malli on lopetettu. Uusissa hankkeissa arvioi, riittääkö ylijäämävarasto pitkäaikaiseen kunnossapitotarpeeseen. Varastokanavat ovat yleensä riittävät olemassa oleviin järjestelmän laajennuksiin tai varaosien täydentämiseen.

Tekniset tiedot

Sovellusteollisuus

Emerson KJ4010X1-BG1 12P0830X062:ta käytetään teollisuudenaloilla, jotka vaativat prosessiautomaatiota ja järjestelmän laajennuskykyä:

Öljy ja kaasu: jalostamot, maakaasun käsittely, katalyyttinen krakkausyksiköt

Kemia ja petrokemia: prosessisilmukat lämpötilan, paineen ja virtauksen säätöön

Sähköntuotanto: lämpövoimalaitokset, kaasuturbiinilaitokset, apujärjestelmän I/O-laajennus

Veden ja jäteveden käsittely: prosessinohjaus ja lukitus kunnallisiin ja teollisuuslaitoksiin

Valmistus ja metallit: terästehtaat, kaivosteollisuus ja yleinen valmistus hajautetuilla I/O-tarpeilla

FAQ

K: Onko tämä malli vielä tuotannossa?

V: Ei. Emerson lopetti sen 31. joulukuuta 2018. Nykyinen toimitus tulee tehtaan ylijäämästä tai testatusta käytetystä varastosta.

K: Mitä eroa on vasemmalla ja oikealla jatkeella?

V: Oikea laajennin (KJ4010X1-BG1) välittää LocalBusin nykyiseltä kantoaalolta seuraavalle oikealla olevalle operaattorille. Vasen jatke siirtää sen vasemmalle. Niillä on erilaiset fyysiset liitinsuunnat, eikä niitä voida käyttää keskenään. Vahvista suunta ennen tilaamista.

K: Vaatiiko moduuli kalibroinnin tai konfiguroinnin asennuksen jälkeen?

V: Ei. Se on passiivinen laitteiston laajennus, jossa ei ole säädettäviä osia, joten kalibrointia tai ohjelmiston asennusta ei tarvita.

K: Voidaanko moduuli asettaa tai poistaa järjestelmän ollessa käynnissä?

V: Ei. Järjestelmän virta on katkaistava kokonaan ennen sen asentamista tai poistamista. Hot-swap katkaisee LocalBusin ja voi aiheuttaa tiedonsiirtohäiriöitä.

K: Mitä tapahtuu, jos päivänkakkaraketjun pituus ylittää 6,5 metriä?

V: Yli 6,5 metrin etäisyydellä signaalin eheyttä ja ajoitusta ei voida taata, mikä voi johtaa tietoliikennevirheisiin tai moduulien katkeamiseen. Tämä raja johtuu väylän sähköisestä käyttökyvystä, eikä sitä voida ylittää lisäämällä laajennuksia.
