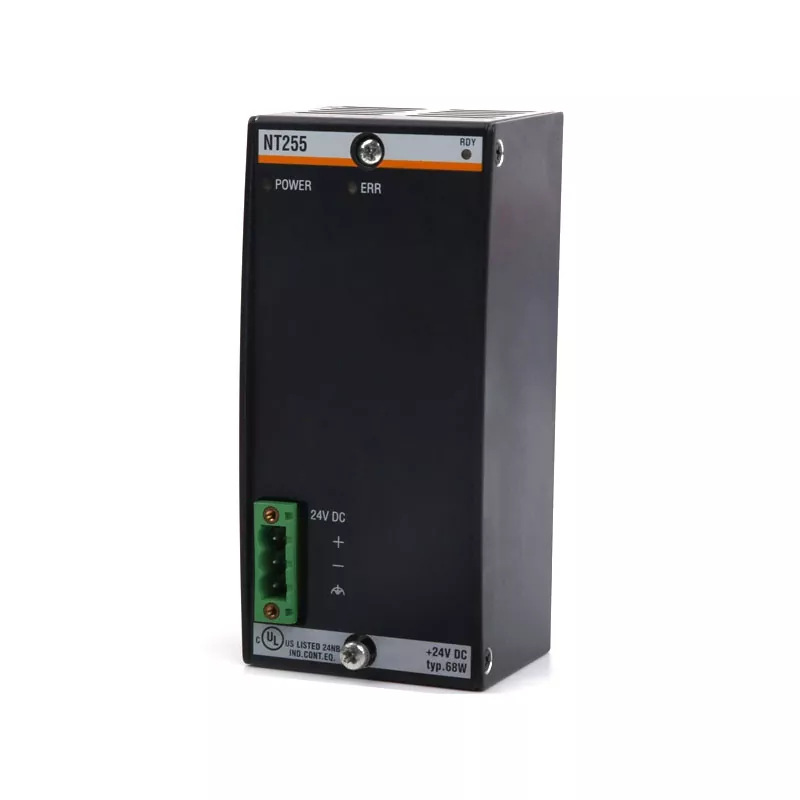

Bachmann NT255

Bachmann NT255 on virtalähdemoduuli, jota käytetään Bachmannin modulaarisissa automaatiojärjestelmissä. Se syöttää CPU:iden ja muiden järjestelmän taustalevyn kautta kytkettyjen moduulien vaatimat käyttöjännitteet 18–34 V DC -sisääntulolla ja 45 W lähtöteholla. Tilapäisille huippukuormituksille on saatavana jopa 55 W, kun taas +5 V:n päälähtö tukee jopa 6 A:ta.

Moduuli tarjoaa myös +15 V:n ja -15 V:n lähdöt 0,5 A:lla sekä elektronisen napaisuuden käänteisen suojauksen, tulojännitteen valvonnan, galvaanisen eristyksen, tilanilmaisun ja virtakatkossignaalin. Vaihto- tai huoltoprojekteissa tarkat mallit ja osanumerot on verrattava olemassa olevaan asennukseen.

Tuotteen tunnistus

Tärkeimmät tiedot

Virtalähdetoiminto

Virtalähdemoduuli on osa Bachmann-automaatiojärjestelmän sisäistä tehoarkkitehtuuria. Se muuntaa tulevan DC-syötön CPU:n ja muiden taustalevyn kautta asennettujen moduulien vaatimiksi jännitteiksi.

Yksikössä on kolme lähtöjännitetasoa: +5 V, +15 V ja -15 V. +5 V lähtö on 6 A, huipputeho 8 A, kun taas ±15 V lähdöt tukevat kukin 0,5 A. Nämä lähdöt on tarkoitettu syöttämään kytkettyä järjestelmälaitteistoa sen sijaan, että ne toimisivat yleiskäyttöisenä ulkoisena tasavirtalähteenä.

Useat suojaus- ja valvontatoiminnot tukevat järjestelmän luotettavaa toimintaa. Elektroninen käänteisen napaisuuden suojaus auttaa estämään väärän tulon napaisuuden aiheuttamia vaurioita, kun taas tulojännitteen valvonta voi tuottaa sähkökatkosviestin, kun syöttötila putoaa vaaditun alueen ulkopuolelle. Galvaaninen eristys erottaa tulo-, järjestelmä- ja maapiirit.

Järjestelmän yhteensopivuus

Tämä moduuli on suunniteltu Bachmannin modulaariseen automaatioarkkitehtuuriin ja toimii taustalevyyn kytkettyjen järjestelmäkomponenttien kanssa. Sen soveltuvuus riippuu siksi koko ohjausjärjestelmän kokoonpanosta eikä pelkästään sähköisistä eritelmistä.

Kun valitset vaihtoa, alkuperäinen malli, osanumero, taustalevyn kokoonpano, syöttösyöttö, vaadittu lähtökapasiteetti ja ympäristöolosuhteet tulee tarkistaa. Tämä on erityisen tärkeää huollettaessa vanhoja automaatiolaitteita, joissa vaihtokomponentin on vastattava vakiintunutta järjestelmäkokoonpanoa.

Alkuperäisen moduulin etiketissä olevat tiedot ovat yleensä hyödyllisin lähtökohta. Tarkan osanumeron antaminen voi auttaa tunnistamaan tarvittavan komponentin ennen saatavuuden ja toimitusvaatimusten vahvistamista.

NT255 ja NT255 CC

Vakioversio ja NT255 CC ColdClimate -versio ovat saatavilla eri käyttöympäristöihin. Vakioyksikkö tunnistetaan osanumerolla 00031426-00, kun taas ColdClimate-versiossa käytetään numeroa 00031427-00.

Molemmissa versioissa on sama perusvirtalähdetoiminto ja lähtökokoonpano. ColdClimate-versio on tarkoitettu sovelluksiin, joissa on otettava huomioon alhaisemmat lämpötilat ja ympäristöolosuhteet, kuten kondensaatio.

Oikea versio tulee määrittää alkuperäisen laitedokumentaation, moduulin tunnisteen ja todellisen asennusympäristön perusteella eikä pelkästään ulkonäön perusteella.

Sovellukset

Bachmann NT255:tä käytetään Bachmann-pohjaisissa teollisuusautomaatio- ja ohjausjärjestelmissä, joissa tarvitaan sisäistä tasavirtaa suorittimille ja muille liitetyille moduuleille. Tyypillisiä vaatimuksia voi esiintyä järjestelmän huollon, laitteiden korjauksen, ohjausjärjestelmän laajentamisen ja kriittisten varaosien valmistelun aikana.

Valinnan tulisi perustua koko järjestelmän kokoonpanoon eikä pelkästään lähtötehoon. Kytketyt moduulit, taustalevyn järjestely, tuleva syöttö, ympäristöolosuhteet ja vaadittu versio on kaikki otettava huomioon soveltuvuutta vahvistettaessa.

Tilaustiedot

Hankintaa varten asiakkaat voivat toimittaa täydellisen mallin tai osanumeron sekä tarvittavan määrän, tuotteen kuntovaatimukset, sovellustiedot ja toimituskohteen.

Vakioosanumero on 00031426-00. Jos olemassa oleva asennus käyttää ColdClimate-versiota, vaadittava komponentti on vahvistettava nimellä NT255 CC, 00031427-00.

Alkuperäisten tunnistetietojen antaminen hankintaprosessin alussa auttaa vähentämään mallin valintavirheitä ja mahdollistaa saatavuuden, kunnon, määrän ja toimitusvaatimusten tehokkaamman tarkastamisen.

Usein kysytyt kysymykset

Mikä on Bachmann NT255?

Se on Bachmannin modulaaristen automaatiojärjestelmien virtalähdemoduuli, joka tarjoaa CPU:n ja muiden taustalevyyn kytkettyjen moduulien tarvitsemat sisäiset syöttöjännitteet.

Mikä on tulojännitealue?

Ilmoitettu tulojännitealue on 18–34 V DC.

Mitkä ovat tärkeimmät tuotantoluokitukset?

Moduuli tuottaa +5 V 6 A:lla, 8 A:n huipputeholla sekä +15 V ja -15 V 0,5 A:lla. Nimellislähtöteho on 45 W ja tilapäisille huippukuormituksille käytettävissä jopa 55 W.

Mitä eroa on vakio- ja ColdClimate-versioilla?

Vakioversion tunniste on 00031426-00, kun taas ColdClimate-versio on 00031427-00. Jälkimmäinen on tarkoitettu asennuksiin, joissa on otettava huomioon alhaisemmat lämpötilat ja kondensaatioon liittyvät ympäristöolosuhteet.

Mitä tietoja tarvitaan korvaavaan tarjoukseen?

Alkuperäinen osanumero on hyödyllisin viite. Määrä, tuotteen kuntovaatimukset, olemassa olevat järjestelmätiedot ja toimituskohde voidaan myös tarjota saatavuuden ja hankintatarkastuksia tukemaan.
