Allen-Bradley 1794-IT9

Yueyang Tongtun toimittama Allen-Bradley 1794-IT9 on suuritiheyksinen, 8-kanavainen eristetty analoginen tulomoduuli Rockwell Automation FLEX™ I/O -järjestelmässä. Se on suunniteltu erityisesti sieppaamaan erittäin heikkoja signaaleja ilman ajautumista, ja se tarjoaa signaalin korkean lämpötilan prosessiympäristöjen ja teollisuusohjainten, kuten ControlLogix-, CompactLogix- tai SLC 500 -järjestelmien, välillä.

Tärkeimmät ominaisuudet

Monityyppinen lämpöpari ja mV-tuki

Yhdistetään suoraan J-, K-, T-, E-, R-, S-, B- ja N-tyypin termopareihin, samalla kun se käsittelee myös suoria millivolttituloja alueella.

Kanavien välinen signaalin eristäminen

Sisäänrakennettu kanavien välinen eristys estää maadoitussilmukat ja auttaa vähentämään sähköisen kohinan ja maadoitusongelmien aiheuttamaa signaalin epävakautta.

Korkean resoluution signaalin muunnos

Muuntaa mikrovolttitason lämpötila-anturin muutokset tarkiksi 16-bittisiksi digitaalisiksi signaaleiksi, mikä takaa tarkan prosessin seurannan.

Kylmäliitoksen kompensointi

Sisältää sisäisen kylmäliitoksen kompensoinnin korkean mittaustarkkuuden ylläpitämiseksi jopa vaihtelevissa ohjauskaapin ympäristön lämpötiloissa.

Joustava verkkointegraatio

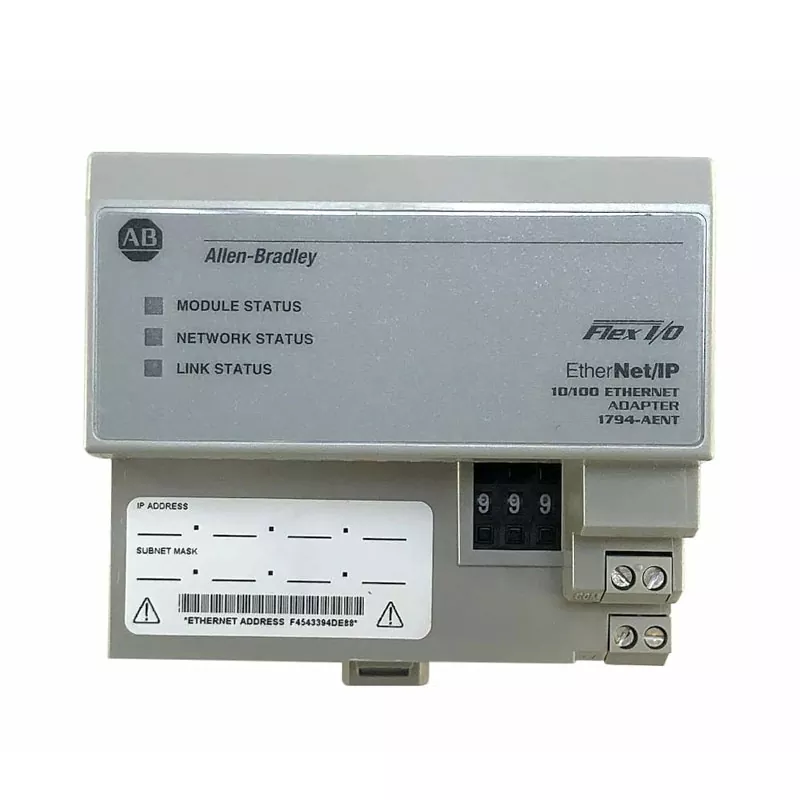

Kiinnitetään saumattomasti tavallisiin 1794 Terminal Base Unit (TBU) -yksikköihin ja viestii EtherNet/IP:n, ControlNetin tai DeviceNetin kautta FLEX I/O -verkkosovittimien (esim. 1794-AENT) kautta.

Tekniset tiedot Matrix

Järjestelmäarkkitehtuuri- ja päätepohjan valintaopas

Saumattoman käyttöönoton varmistamiseksi ja tilausvirheiden välttämiseksi yhdistä Allen-Bradley 1794-IT9 sopivaan päätealustaan ​​(TBU) ja sovittimeen:

Yhteensopivat päätteen perusyksiköt (TBU:t):

• 1794-TB3T: Suositellaan termoparituloille; tarjoaa sisäänrakennetut kylmäliitoskompensointiliittimet (CJC).

• 1794-TB3G: Soveltuu maadoitettuihin anturisovelluksiin, jotka vaativat laajennettuja maadoituspisteitä.

Verkkosovittimen yhteensopivuus:

• 1794-AENT / 1794-AENTR: Kaksi-/yksiporttisille EtherNet/IP-teollisuusverkoille.

• 1794-ACN15 / 1794-ACNR15: ControlNet-arkkitehtuurille.

• 1794-ADN: DeviceNet-kenttäväyläjärjestelmille.

Teolliset sovellukset

Petrokemian & öljy/kaasu: Reaaliaikainen lämpötilan valvonta reaktioastioita, krakkausuuneja ja kuljetusputkia varten käyttöturvallisuuden ylläpitämiseksi.

Sähköntuotanto ja energian jakelu: Turbiinien laakerien lämpötilojen, kattilan höyryolosuhteiden ja muuntajan lämmityksen tarkka seuranta.

Metallinkäsittely ja metallurgia: Lämpötilan seuranta lämpökäsittelyuuneissa, hehkutuslinjoissa ja jatkuvatoimisissa valujärjestelmissä.

Discrete Manufacturing & Automotive: Automaattinen prosessilämmitys, lämpökovettuvat uunit ja ilmastoidut kokoonpanolinjat.

Asennusohjeet

Pääteaseman valintavirhe

Älä käytä tavallisia 2-johtimisliittimiä (kuten 1794-TB2); 1794-IT9 vaatii 3-johtimisen tai erikoistuneen CJC:llä varustetun perusyksikön (kuten 1794-TB3T) toimiakseen tarkasti.

Johdotus- ja suojausstandardit

Vedä lämpöparin jatkojohdot erillisissä, suojatuissa putkissa pois suurjännitelinjoista ainakin signaalin vääristymisen estämiseksi.

Hot-Swapping Varotoimet

Vaikka FLEX I/O tukee RIUP (Removal and Insertion Under Power) -toimintoa, varmista, että liittimen perusavainkytkin on asetettu asentoon 3 ennen 1794-IT9:n asentamista.

Miksi lähde Yueyang Tongtusta?

1. Aito takuu: hankittu laillisten, varmennettujen toimituskanavien kautta, saatavilla tuotedokumentaatiolla ja jäljitettävillä toimitusrekistereillä – nolla kunnostettua tai väärennettyä osaa.

2. Lähetystä edeltävä tarkastus: Jokaiselle yksikölle suoritetaan silmämääräinen tarkastus, pin-eheystarkastukset ja antistaattinen ESD-pakkaus ennen lähettämistä.

3. Teknisen integraation tuki: Ilmainen opastus moduulilaitteiston määrittämiseen, I/O-kartoitukseen ja tiedonsiirtoasetuksiin Rockwell Automation -alustoille (ControlLogix, CompactLogix ja SLC 500).

FAQ

K: Mikä on tärkein ero Allen-Bradley 1794-IT9:n ja 1794-IRT8:n välillä?

V: 1794-IT9 on erikoistunut termopareihin ja tuloihin, joissa on kanavaeristys, joten se sopii erinomaisesti korkeisiin lämpötiloihin ja heikkoihin millivolttisovelluksiin. 1794-IRT8 puolestaan ​​on yhdistelmämoduuli, joka käsittelee sekä RTD:tä (Resistance Temperature Detector) että termoelementtiantureita eristämättömillä kanavilla.

K: Voidaanko 1794-IT9:ää käyttää SLC 500 -ohjaimen kanssa?

V: Kyllä. Vaikka moduuli kiinnitetään FLEX I/O -alustaan, se liitetään SLC 500 -järjestelmiin 1747-SN RIO Scanner -moduulin tai EtherNet/IP-sovittimen (1794-AENT) kautta, joka on linkitetty nykyaikaisiin PLC-arkkitehtuureihin.

K: Mitä minun pitäisi tehdä, jos lämpötilalukemat osoittavat jatkuvaa poikkeamaa tai hyppyjä?

V: Varmista ensin, että käytät 1794-TB3T-liitinpohjaa, jossa on oikein johdotetut CJC (Cold Junction Compensation) -anturit. Tarkista toiseksi, että anturin suojaus on maadoitettu yhdestä kohdasta ja eristetty sähkölinjoista
